شرح معايير أجهزة اختبار الشد الآلية: طرق الاختبار وفق ASTM وISO

جهاز اختبار الشد الآلي هو نظام لاختبار القوة يطبق شدًا مضبوطًا على عينة، مع تسجيل القوة والإزاحة أو الانفعال. وبحسب تكوينه، قد تشمل الأتمتة حركة العارضة المتحركة، وجمع البيانات، وإجراء الحسابات، ومناولة العينات، وإعداد التقارير. وتدعم هذه المعدات تطوير المواد، وفحص المواد الواردة، ومراقبة الإنتاج، والتحقيق في حالات الفشل. وتعتمد قيمتها العملية على مدى توافق منظومة الاختبار بأكملها مع طريقة الاختبار المعنية، بما في ذلك هندسة العينة، والإمساك بها، ودقة القياس، والظروف البيئية.

تحدد معايير ASTM وISO إجراءات لاختبار مواد وخصائص معينة؛ ولا تضع اختبار شد موحدًا يصلح لجميع الحالات. فغشاء التغليف الرقيق، والمكوّن البلاستيكي المصبوب، وشريط المطاط الصناعي، ودرزة العبوة المرنة، تتطلب تحضيرات وتفسيرات مختلفة. لذلك، يبدأ اختيار المعيار بتحديد العينة والسؤال الهندسي المراد الإجابة عنه. وينبغي للمشترين تحديد ما إذا كانوا يحتاجون إلى قياس مقاومة الشد، أو الاستطالة، أو معامل المرونة، أو قوة إحكام الدرزات، أو خاصية أخرى، قبل اختيار الجهاز وملحقاته.

تعزز الأتمتة الاتساق من خلال تنفيذ تسلسلات محددة والحد من الحاجة إلى نقل البيانات يدويًا، لكنها لا تستطيع تصحيح طريقة اختبار غير مناسبة أو عينة تالفة. كما أن جهاز الاختبار المزود بمحرك والحسابات التلقائية يختلف اختلافًا كبيرًا عن نظام يحمّل العينات ويزيلها دون تدخل المشغّل. ينبغي أن تحدد مستندات الشراء الأنشطة المطلوب أتمتتها. بعد ذلك، على المختبرات تحديد مسؤوليات المشغّلين، ومعايير القبول، وإجراءات المراجعة، لضمان إمكانية تتبع القياسات الناتجة إلى ظروف الاختبار الفعلية.

آلية قياس الشد والتكوينات المهمة

أثناء اختبار الشد، تحرك آلية التشغيل مقابض الإمساك متباعدةً وفق برنامج التحكم المحدد. وتقيس خلية الحمل القوة، بينما يقيس موضع العارضة المتحركة أو مقياس استطالة منفصل الحركة. ويرتبط الإجهاد الهندسي عمومًا بالقوة مقسومة على مساحة المقطع العرضي الأصلية، كما يرتبط الانفعال الهندسي بالاستطالة مقسومة على طول القياس الأصلي. لذلك، قد تؤثر الأخطاء في السُّمك أو عرض العينة أو طول القياس في الخصائص المحسوبة، حتى عندما يكون قياس القوة دقيقًا.

يشمل إزاحة العارضة المتحركة التشوه داخل منظومة نقل الحمل، وحركة مقابض الإمساك، واحتمال انزلاق العينة. لذلك، لا ينبغي اعتبارها تلقائيًا مقياسًا لانفعال العينة. وقد تتطلب قياسات معامل المرونة وغيرها من التقييمات الحساسة للانفعال مقياس استطالة مناسبًا والامتثال لأحكام القياس الواردة في طريقة الاختبار. وقد تساعد الأنظمة البصرية غير التلامسية مع العينات الحساسة أو شديدة الاستطالة، بينما تناسب مقاييس الاستطالة التلامسية تطبيقات أخرى. ويتوقف الاختيار الصحيح على الدقة المطلوبة، وطول القياس، وسلوك المادة، والمعيار المختار.

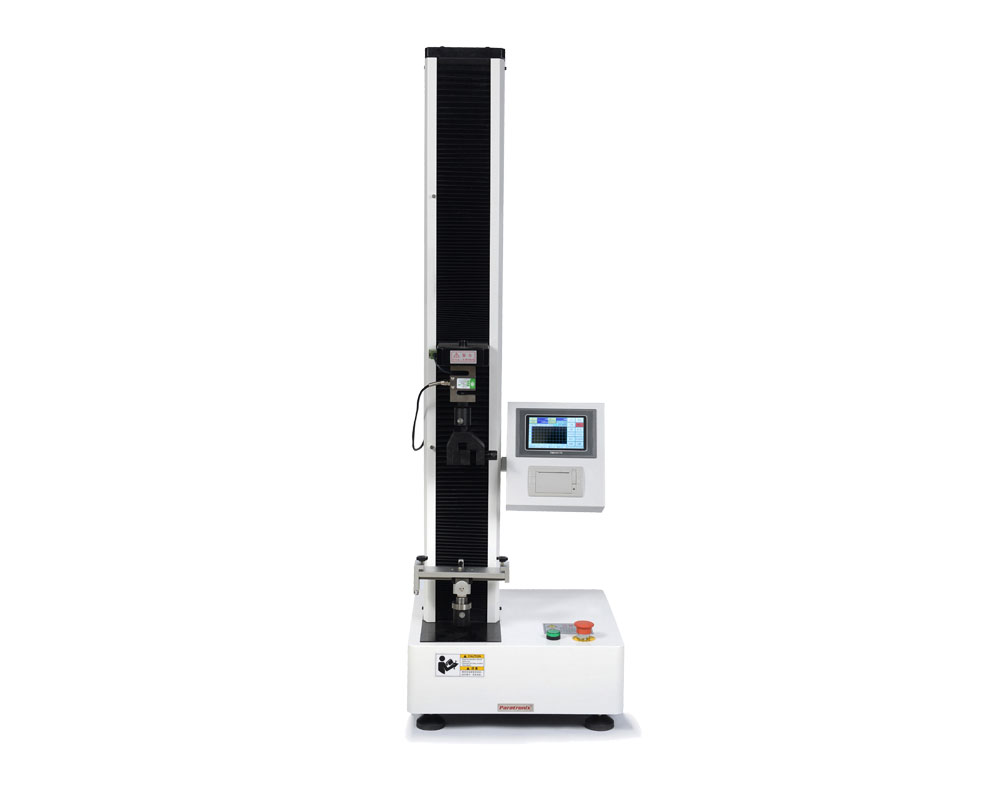

تشمل التكوينات الشائعة أجهزة ذات عمود واحد لكثير من التطبيقات ذات القوى المنخفضة، وإطارات ذات عمودين للأحمال أو العينات الأكبر. وتكتسب مسافة الحركة المتاحة، وصلابة الإطار، والخلوص عند مقابض الإمساك، والتوافق مع الملحقات، أهميةً إلى جانب السعة الاسمية. وتلبي مقابض الإمساك اليدوية والهوائية والمخصصة للأغشية احتياجات مناولة مختلفة. وقد يتطلب جهاز اختبار شد آلي مخصص للأغشية الرقيقة والمكونات الأقوى على حد سواء خلايا حمل وتجهيزات قابلة للتبديل؛ ولا ينبغي افتراض أن مستشعرًا واحدًا عالي السعة مناسب لكل قياس منخفض القوة.

طرق ASTM وISO للأغشية واللدائن والمطاط الصناعي

يتناول ASTM D882 خصائص الشد للألواح البلاستيكية الرقيقة، بينما يحدد ISO 527-3 شروط اختبار الأغشية والصفائح ضمن إطار ISO 527. ويُعد ASTM D638 وISO 527-2 مناسبين عادةً للّدنات المصبوبة والمبثوقة، كلٌّ ضمن نطاقه. وهذه المعايير ليست تسميات قابلة للتبادل. فقد تختلف أبعاد العينات، وسرعات الاختبار، ومتطلبات قياس الانفعال، وأسس الحساب. لذا، تحقّق من نطاق التطبيق والنسخة التعاقدية الحالية قبل إعداد العينات أو مقارنة نتائج الموردين.

يُعد ASTM D412 وISO 37 من المراجع المعتمدة لاختبار الشد للمطاط المفلكن والمطاطيات اللدنة حراريًا. وتعكس عيناتهما وإجراءاتهما سلوكًا ماديًا يختلف عن سلوك اللدائن الصلبة نسبيًا. وقد تتطلب الاستطالة الكبيرة مسافة حركة طويلة للعارضة المتحركة ومقابض إمساك تحافظ على التلامس دون التسبب في فشل مبكر. وإذا كان المختبر يختبر عدة فئات من المواد، فينبغي تخصيص إعداد معتمد، وتعليمات لتحضير العينات، وتكوين للقياس، وحقول للإبلاغ لكل طريقة، بدلًا من استخدام برنامج شد عام مشترك.

يؤثر اتجاه تصنيع الغشاء أيضًا في النتائج. فقد تختلف نتائج العينات المأخوذة في اتجاه الآلة عن العينات المأخوذة في الاتجاه العرضي، لأن المعالجة تُنشئ بنية اتجاهية. سجّل اتجاه العينة، وطريقة قياس السُّمك، والتهيئة، وعدد العينات، وملاحظات الفشل ذات الصلة. وينبغي أن يؤدي حدوث كسر بالقرب من مقابض الإمساك أو ظهور انزلاق واضح إلى مراجعة شروط صلاحية الاختبار الواردة في المعيار. ولأغراض الشراء، اطلب عرضًا توضيحيًا باستخدام عينات ممثلة والمعيار المقصود. فنطاق القوة للجهاز وحده لا يثبت قدرته على تنفيذ الإجراء المطلوب.

اختبارات درزات التغليف وطرق فحص السلامة التكميلية

يتناول ASTM F88/F88M قوة إحكام درزات مواد الحواجز المرنة، وهو معيار ذو صلة خاصة بتقييم التغليف. ورغم إمكانية إجراء الاختبار باستخدام إطار شد، فإن قوة الدرز تختلف عن مقاومة الشد للمواد السائبة. وتؤثر في تفسير النتائج عوامل مثل عرض العينة، وطريقة دعم الأطراف، ومعدل الفصل، ونمط الفشل. وينبغي للمختبرات توثيق التقنية المختارة والإبلاغ عن المعلومات التي تتطلبها الطريقة. وتصبح المقارنات غير موثوقة عندما تغيّر المختبرات التجهيزات أو طريقة دعم العينة دون الإفصاح عن ذلك.

كما تختلف قوة الدرز عن سلامة العبوة. فقد تقاوم الدرزات الانفصال بينما يوجد تسرب في موضع آخر من العبوة، كما أن اختبار التسرب لا يثبت خصائص الشد. وبالنسبة إلى تغليف الأجهزة الطبية التي تُعقّم نهائيًا، توفر سلسلة ISO 11607 إطارًا أشمل لمتطلبات أنظمة التغليف والتحقق من صحة العمليات. ولا يقدم اختبار شد أو تسرب منفرد سوى جزء من الأدلة اللازمة لتقييم نظام التغليف مقارنةً بمتطلباته المحددة.

تدرج paratronix ضمن منتجاتها أجهزة اختبار التسرب وقوة إحكام الدرزات، وأجهزة اختبار الأداء الفيزيائي لتغليف المنتجات الطبية، وأجهزة اختبار التسرب المجهري غير الإتلافي، وأجهزة اختبار نفاذية بخار الماء. ويمكن لهذه الفئات أن تدعم تحقيقات تكميلية في الأداء الميكانيكي، والسلامة، وسلوك الحواجز. وينبغي للمشترين أن يطلبوا من paratronix مطابقة كل جهاز مقترح مع الخاصية والطريقة المطلوبتين. وتأكد من توفر التجهيزات، وتوافقها مع العبوة، وقدرات القياس، وأي ادعاء بالتشغيل غير الإتلافي على العينة الفعلية، بدلًا من افتراض أن كل تكوين يلائم جميع التطبيقات.

اختيار المعدات والتحقق منها وأدلة المورد

ابدأ مواصفات جهاز اختبار الشد الآلي بتحديد الحدين الأدنى والأقصى للقوة المتوقعة، وأبعاد العينة، والاستطالة المتوقعة، والخصائص المطلوبة، وطرق الاختبار المحددة بالاسم. قيّم نطاق التشغيل المتحقق منه لكل خلية حمل، لا تصنيفها الأقصى أو دقة العرض فحسب. فقد يصعب توصيف القوى الصغيرة للأغشية والدرزات باستخدام مستشعر أكبر من اللازم. وتتناول المقالة ذات الصلة، «اختيار جهاز اختبار شد آلي: نطاق خلية الحمل للأغشية الرقيقة»، موضوعًا مفيدًا لمراجعة المشتريات بمزيد من التفصيل.

غالبًا ما يستند التحقق من القوة إلى ASTM E4 أو ISO 7500-1، بحسب المعدات والمواصفات المعنية. وقد يستند التحقق من مقياس الاستطالة أو معايرته إلى ASTM E83 أو ISO 9513. تتناول هذه المراجع أداء القياس، لكنها لا تحل محل طريقة اختبار المادة. اطلب شهادات توضح النطاق ذي الصلة والنتائج وإمكانية التتبع والتصنيف أو أساس القبول المنطبق. وافحص أيضًا التحقق من سرعة العارضة المتحركة، والمحاذاة، واكتساب البيانات، وما إذا كانت الملحقات البيئية تؤثر في منظومة القياس.

ينبغي لتقييم المورد التمييز بين الهوية القانونية والقدرة الفنية. وتحدد معلومات النشاط التجاري المقدمة paratronix بالرمز الموحد للائتمان الاجتماعي 91370105689842696E؛ ولا يثبت هذا المعرّف اعتماد الجهاز أو امتثاله للمعايير. اطلب عرض أسعار خاصًا بالتكوين، والأدلة، وشروط الخدمة، وعرض قبول باستخدام عينات ممثلة. وإذا كان البرنامج يوفر قوالب للمعايير، فتحقق من المعلمات والحسابات المستخدمة فعليًا. فوجود اسم معيار في قائمة البرنامج لا يكفي لإثبات استيفاء إعداد الاختبار الكامل لمتطلباته.

سير الاختبار وضبط الجودة وتفسير النتائج

يبدأ سير العمل الموثوق بتحديد العينة، وتحضيرها، وقياس أبعادها، وتهيئتها وفق الطريقة المنطبقة أو المواصفات المتفق عليها. افحص أدوات القطع وحواف العينات، لأن التلف قد يؤدي إلى فشل مبكر. ركّب خلية الحمل ومقابض الإمساك المناسبة، وتحقق من المحاذاة، وأدخل الأبعاد المطلوبة وطول القياس. ولا تطبق التحميل المسبق أو تعويض الارتخاء إلا حيث تسمح به طريقة الاختبار. سجّل الإعدادات قبل الاختبار كي يتمكن المشغّلون من تحديد أي خروج عن الإجراء المعتمد.

أثناء الاختبار، افحص منحنيات القوة وراقب الانزلاق والتمزق والكسر عند الفكّين والتشوه غير المتوقع. ويجب تحديد تعريفات الحسابات التلقائية صراحةً، بما يشمل القوة القصوى، واكتشاف الكسر، وفترات حساب المتوسط، وأي قواعد للاستبعاد. احتفظ بالبيانات الأولية إلى جانب النتائج المحسوبة لتمكين المراجعين من التحقيق في الحالات غير الطبيعية. وإذا كان البرنامج يرشح القياسات، فوثّق الإعدادات وقيّم تأثيرها في الخصائص المبلّغ عنها. فتكرار القياس دون التحقيق في آلية الفشل قد يزيد كمية البيانات، بينما تظل المشكلة الأصلية دون حل.

ينبغي أن تحدد التقارير طريقة الاختبار وإصدارها، وتفاصيل العينات، والتهيئة، وتكوين المعدات، وإعدادات الاختبار، والخصائص المحسوبة، وأي انحرافات ذات صلة. أدرج النتائج الفردية والإحصاءات الملخصة المناسبة عند الاقتضاء. وينبغي أن تستند حدود القبول إلى مواصفات المنتج أو اتفاق العميل أو متطلبات العملية التي جرى التحقق من صحتها، لا إلى حد عام مفترض. حدّد فترات الصيانة والتحقق وفقًا للاستخدام وإرشادات الشركة المصنّعة ومخاطر القياس ومتطلبات نظام الجودة، مع إجراء تقييم إضافي بعد الإصلاحات أو التحميل الزائد أو التغييرات المهمة في المعدات.

تكاليف الملكية واتجاهات الأتمتة وقرارات الشراء

تشمل التكلفة الإجمالية للملكية الإطار وخلايا الحمل ومقابض الإمساك ومقاييس الاستطالة والبرامج والتركيب والتدريب والمعايرة والصيانة وتحضير العينات. وقد تنشأ تكاليف إضافية عن إمدادات الهواء المضغوط، والتحكم البيئي، وتراخيص البرامج، وأسطح مقابض الإمساك البديلة. وتعتمد الإنتاجية على التحضير والمناولة، إلى جانب سرعة العارضة المتحركة. اطلب من الموردين عرض دورة اختبار كاملة باستخدام عينات ممثلة، بما يشمل الإعداد وإعداد التقارير، بحيث تعكس تقديرات الإنتاجية عبء العمل ومشاركة المشغّلين في المختبر.

قيّم العائد على الاستثمار من خلال التغيرات القابلة للقياس في وقت المشغّلين، والاختبارات المتكررة، وجهد إعداد التقارير، وسرعة التحقيق. وتجنب إسناد فوائد مالية إلى تحسن الجودة دون خط أساس يمكن إثباته. ومن المرجح أن يركز التطوير مستقبلًا على سجلات المختبر المتصلة، والمناولة الآلية للعينات، والقياس البصري للانفعال، وإدارة طرق الاختبار بصورة أكثر اتساقًا. ولا تكون هذه الإمكانات ذات قيمة إلا عندما تكون سلسلة القياس مناسبة، وتفي عمليات تصدير البيانات، وأذونات المستخدمين، وسجلات الإصدارات، وتكامل الأنظمة بمتطلبات التشغيل في المختبر.

لمناقشة احتياجات جهاز اختبار شد آلي مع paratronix، قدّم نوع المادة أو العبوة، وطريقة ASTM أو ISO المنطبقة، وأبعاد العينة، ونطاق القوة المتوقع، ومتطلبات الاستطالة، وحجم العينات اليومي. أدرج أي متطلبات ذات صلة باختبار قوة الدرزات أو التسرب أو الحواجز، كي تلبي حزمة المعدات المقترحة مهمة الفحص كاملة. واطلب تأكيدًا كتابيًا للتكوين ونطاق التحقق ووظائف البرنامج ومعايير القبول ودعم الخدمة. وبذلك يتوفر أساس قابل للمراجعة لمقارنة عروض الأسعار واعتماد الشراء.
