ما الذي يقيسه جهاز اختبار التواء براغي العظام

يُطبّق جهاز اختبار التواء براغي العظام دورانًا مضبوطًا على برغي تقويمي، مع قياس عزم الدوران الناتج والإزاحة الزاوية. ويساعد المصنّعين والمختبرات على تحديد خصائص مقاومة البرغي للالتواء أثناء اختبار ميكانيكي محدد. وبحسب الطريقة والعينة، قد تشمل النتائج قوة الالتواء أو التشوه الزاوي أو منحنى عزم الدوران مقابل الزاوية، الذي يوضح سلوك البرغي قبل الفشل.

ينبغي عدم الخلط بين اختبار الالتواء واختبارات الإدخال أو الإزالة أو الاقتلاع المحوري. فعزم الإدخال يصف المقاومة أثناء تقدم البرغي داخل وسط الاختبار، بينما يطبّق اختبار الاقتلاع حملاً محوريًا لتقييم مقاومة الاستخراج. وتجيب هذه القياسات عن أسئلة مختلفة، ولا يمكن لنتيجة واحدة أن تثبت النتائج الأخرى. وينبغي أن تحدد مواصفة الشراء كل اختبار مطلوب قبل اختيار الجهاز.

تشمل الجهات المستخدمة عادةً مصنّعي الغرسات التقويمية، ومختبرات الاختبار التعاقدية، والمؤسسات البحثية، وفرق الجودة التي تدرس تغييرات التصميم أو العمليات. وقد يقارن المهندسون أشكال البراغي خلال التطوير، بينما قد يستخدم موظفو جودة الإنتاج بروتوكولاً معتمداً لمراقبة الاتساق. وتتطلب الملفات المقدمة للجهات التنظيمية أو العملاء طريقة موثقة وتفسيرًا مناسبًا للجهاز والولاية القضائية المعنية.

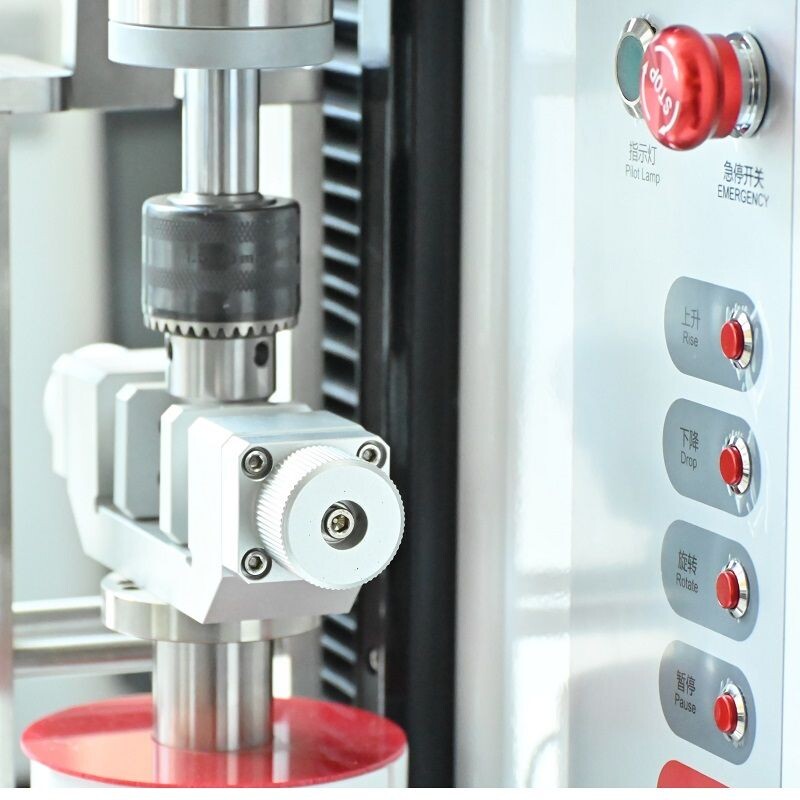

تُثبّت العينة عادةً في أداة تثبيت، بينما يعشق محرك رأس البرغي ويديره بمعدل مضبوط. ويسجل محول عزم الدوران الحمل المطبق، ويتتبع نظام قياس الزاوية مقدار الدوران. وتؤثر هندسة أداة التثبيت والمحاذاة وموضع الإمساك وتعشيق المحرك في النتيجة؛ لذا فإن جهاز الاختبار ليس سوى جزء من إعداد اختبار كامل ومعتمد الصلاحية.

تطبيق ASTM F543 وISO 6475

يتناول ASTM F543 براغي العظام الطبية المعدنية، ويتضمن طرق اختبار موحدة للخصائص الميكانيكية ذات الصلة. وتُستخدم طريقة الالتواء فيه عادةً لتقييم خصائص مثل أقصى عزم دوران والإزاحة الزاوية عند الفشل في ظل ظروف محددة. وتتناول طرق أخرى في المعيار خصائص مختلفة؛ لذلك ينبغي للمشترين تحديد طريقة الاختبار والإصدار المطلوبين بدقة، بدلاً من الاكتفاء بطلب امتثال عام.

يتناول ISO 6475 براغي العظام المعدنية ذات السن غير المتماثل والسطح السفلي الكروي، ويغطي المتطلبات الميكانيكية وطرق الاختبار ضمن نطاقه المحدد. ولا ينبغي افتراض انطباقه على جميع تصميمات البراغي أو موادها. راجع الإصدار الحالي ونطاقه ومتطلبات العينات وأي معايير مرجعية، وقارنها بالجهاز الفعلي قبل اختيار بروتوكول أو تقديم ادعاء بالمطابقة.

لا ينبغي اعتبار المعيارين قابلين للتبادل لمجرد أن كليهما يتعلق ببراغي العظام. فقد يختلف نطاقهما ومصطلحاتهما وإعداد العينات ومتطلبات القبول وإجراءاتهما. وينبغي للمختبر الرجوع إلى نسخ مرخصة من الإصدارات المعنية وتوثيق البنود التي تحكم العمل. وإذا تطلبت مواصفات الجهاز أو الجهة التنظيمية أدلة إضافية، فيجب أن تتناول خطة الاختبار تلك المتطلبات بشكل منفصل.

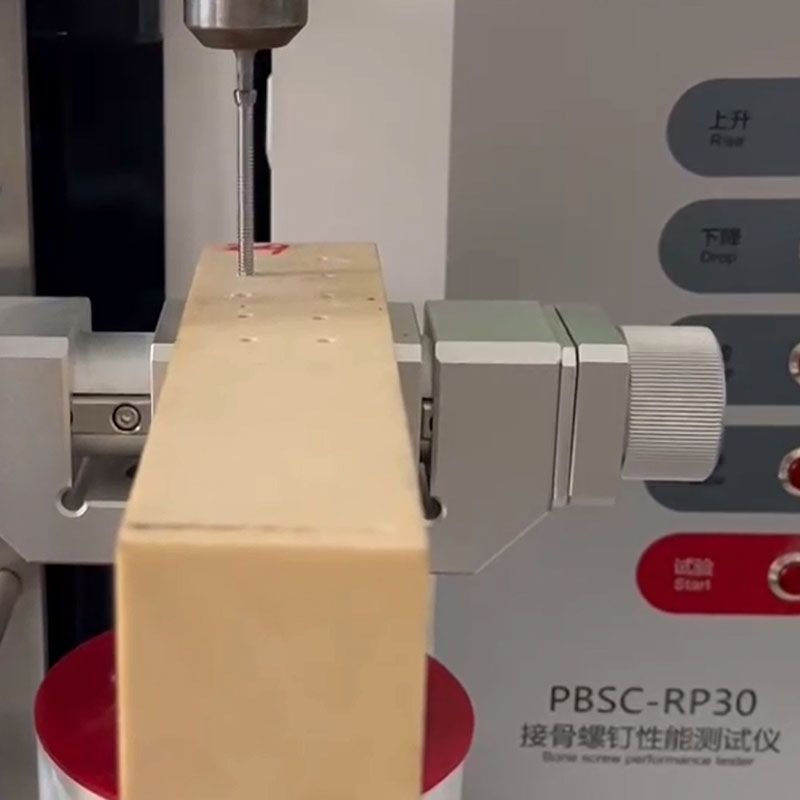

بالنسبة إلى مشروع يتضمن أيًا من المعيارين، تقدم paratronix جهاز PBSC-RP30 Bone Screw Performance Tester كمنتج يمكن مناقشته أثناء تقييم المعدات. وينبغي للمشترين طلب تأكيد تكوينات الاختبار المناسبة وأدوات التثبيت ونطاقات القياس ومخرجات البرامج ووثائق المعايرة. ولا يثبت اسم المنتج أو تصريح المورد وحده أن إعدادًا معينًا يستوفي جميع بنود معيار مختار.

مبدأ الاختبار وضوابط القياس

أثناء اختبار الالتواء، يدير الجهاز الطرف المعشق من العينة بالنسبة إلى الجزء المثبت، ويسجل عزم الدوران طوال الحركة المحددة. ويمكن للمنحنى الناتج أن يكشف عن استقرار أولي، ومقاومة متزايدة، وذروة، ثم انخفاض لاحق في الحمل. ويجب أن تتبع النقطة المحددة للإبلاغ عن القوة أو الفشل الطريقة المختارة وقواعد التحليل الموثقة لدى المختبر.

تكتسب المحاذاة أهمية لأن المحرك غير المحوري أو لقمة الاختبار غير المثبتة بإحكام قد يتسببان في انحناء ويغيران طريقة فشل البرغي. ويجب أن تثبت أدوات التثبيت الجزء المقصود دون إتلاف العينة أو الانزلاق. تحقّق من أبعاد المحرك وموضع التثبيت والخلوص المتاح لكل مجموعة من البراغي. وافحص أسطح التلامس بانتظام واستبدل المكونات البالية قبل أن تؤثر في قابلية تكرار النتائج.

يتطلب قياس عزم الدوران محولًا مناسبًا لنطاق القياس ومعايرًا وفقًا لمعايير قياس معترف بها. كما يلزم التحقق من القراءات الزاوية باستخدام طريقة ملائمة للجهاز. وتشمل سلسلة القياس المستشعر والإلكترونيات والبرامج وأي محولات ذات صلة. سجّل حالة المعايرة وعدم اليقين في القياس، وتأكد من كفاية الأداء عبر نطاق العمل الفعلي، وليس عند المدى الكامل فقط.

يحدد التقرير المفيد العينة وأبعاد البرغي والمادة أو الدفعة عند توفرها، وطريقة الاختبار وإصدارها، وترتيب أدوات التثبيت، ومعدل الدوران، والظروف البيئية عند الاقتضاء، ونمط الفشل الملحوظ. احتفظ ببيانات عزم الدوران والزاوية الخام إلى جانب القيم المحسوبة. وينبغي تسجيل حالات الانحراف والانزلاق غير المعتاد وانقطاع المعدات حتى يتسنى مراجعة النتائج وإعادة إنتاجها.

أنواع المعدات ومعايير الاختيار

يركز نظام الالتواء المخصص على الدوران المضبوط وقياس عزم الدوران، ما يجعله مناسبًا عندما يكون اختبار التواء البراغي هو الاستخدام الرئيسي. وقد يدعم جهاز الاختبار الميكانيكي متعدد الأغراض الالتواء إلى جانب أوضاع تحميل أخرى عند تزويده بوحدات وأدوات تثبيت مناسبة. ويمكن أن يكون كلا الخيارين عمليًا؛ والسؤال الحاسم هو ما إذا كان التكوين الكامل ينفذ الطريقة المطلوبة مع تحكم كافٍ وقدرة قياس موثقة.

ابدأ الاختيار بتحديد نطاق عزم الدوران المتوقع، وأدنى عزم ذي دلالة، وسرعة الدوران المطلوبة، ومدى الحركة الزاوية، وأبعاد العينات. وأدرج عينات التطوير ذات القيم القصوى وعينات الإنتاج الروتيني. اطلب من الموردين مواصفات الدقة عبر النطاق ذي الصلة، لا سعة المستشعر وحدها. فقد يؤدي اختيار جهاز أكبر من اللازم إلى خفض الدقة المفيدة عند الأحمال المنخفضة، بينما قد يعرّض اختيار جهاز أصغر من اللازم النظام للحمل الزائد أو يمنع إكمال الاختبار.

بعد ذلك، قيّم مدى ملاءمة أدوات التثبيت والمحركات القابلة للتبديل لرؤوس البراغي وهندسة التثبيت المطلوبة وفق الطريقة. وبالنسبة إلى اختبارات الإدخال أو الاقتلاع، تحقّق من أن التكوين المقترح يتضمن الحركة اللازمة وقياس الحمل ودعم وسط الاختبار وميزات السلامة. فوصف الجهاز بأنه متعدد الأغراض لا يعني بالضرورة قدرته على تنفيذ كل طريقة دون أجهزة وبرامج إضافية.

وأخيرًا، قيّم متطلبات البرامج والخدمة. ويمكن للتحكم في وصول المستخدمين وطرق الاختبار القابلة للتهيئة وتصدير البيانات الخام وسجلات التدقيق وقوالب التقارير أن تقلل الأعمال الإدارية حيثما كان ذلك مناسبًا لنظام الجودة. اطلب عرضًا توضيحيًا باستخدام عينات ممثلة وقائمة مكتوبة بالملحقات المضمنة. وتحقق من متطلبات التركيب والتدريب ودعم المعايرة وقطع الغيار وإجراءات التعامل مع تحديثات البرامج.

التطبيقات وسير عمل الجودة

أثناء التحقق من التصميم، يمكن للفرق استخدام نتائج الالتواء لمقارنة الأشكال الهندسية أو المواد أو تغييرات التصنيع المرشحة بمتطلبات محددة مسبقًا. وتقتضي المقارنة ذات الدلالة ثبات الطريقة وأداة التثبيت وإعداد العينة والتحليل، مع تغيير العامل قيد الدراسة. وتدعم النتائج القرارات الهندسية، لكنها لا تثبت بمفردها الأداء السريري ولا تحدد سلامة الغرسة.

بالنسبة إلى الفحص الوارد أو مراقبة الإنتاج، يمكن للمختبر وضع قواعد أخذ العينات والقبول استنادًا إلى خطة الجودة والمواصفات المعمول بها. وينبغي تحديد العينات والتعامل معها باتساق، مع توثيق أي معالجة سطحية أو معالجة سابقة. وقد تكشف الاتجاهات عن تغير يستدعي التحقيق، لكن يجب تبرير حدود القبول وتواتر أخذ العينات بما يتناسب مع المنتج والعملية.

يبدأ سير العمل العملي بتأكيد إصدار المعيار ونطاق الجهاز، واختيار أداة التثبيت ونطاق القياس، والتحقق من حالة المعايرة. ثم يُعدّ المشغّل العينات ويحددها، ويتحقق من المحاذاة وتعشيق المحرك، وينفذ الاختبار المحدد. وبعد ذلك، يراجع المختبر المنحنيات وأنماط الفشل، ويوثق الانحرافات، ويصدر تقريرًا مضبوطًا بسجلات قابلة للتتبع.

بالنسبة إلى الملفات المقدمة للأسواق العالمية، حدد مبكرًا المعايير والأدلة المتوقعة للجهاز المقصود والسوق المستهدف. وقد تسهم نتائج اختبارات ASTM أو ISO في ملف فني أوسع، لكنها لا تحل محل التقييم أو الترخيص التنظيمي. وينبغي لمختبرات الاختبار التعاقدية الاتفاق مع العملاء على الطريقة وتنسيق التقارير وأي متطلبات اعتماد قبل بدء الاختبار.

تكاليف الملكية والاتجاهات المستقبلية

سعر الشراء ليس سوى أحد مكونات التكلفة الإجمالية للملكية. ضع ميزانية لأدوات التثبيت ولقم المحرك والمستشعرات الاختيارية والتركيب وتدريب المشغلين والمعايرة والصيانة ودعم البرامج وقطع الغيار. وأدرج إعداد العينات ووقت الاختبار ومراجعة التقارير في تقدير تكاليف التشغيل. وإذا اختُبرت مجموعات متعددة من البراغي، فقد تؤثر تغييرات أدوات التثبيت وإعداد الطريقة تأثيرًا ملموسًا في الإنتاجية.

قارن تكلفة الملكية بالاستعانة بمصادر خارجية، مع مراعاة حجم الاختبارات السنوي المتوقع ومتطلبات زمن الإنجاز واستغلال المعدات وتوفر الموظفين المدربين. وقد يوفر جهاز اختبار التواء براغي العظام داخليًا تحكمًا في الجدولة وملاحظات أسرع أثناء التطوير، بينما قد يكون المختبر الخارجي مناسبًا للأعمال غير المتكررة أو المتخصصة. وأدرج تكاليف التأهيل ونظام الجودة في المقارنة بدلاً من احتساب فترة استرداد التكلفة استنادًا إلى رسوم الاختبارات وحدها.

ينبغي أن تتبع فترات الصيانة تعليمات الشركة المصنّعة وظروف الاستخدام وإجراءات الجودة المعتمدة لدى المختبر. افحص أدوات التثبيت والمحركات قبل الاستخدام، وراقب حالة المستشعرات، وجدول المعايرة أو التحقق على فترات مبررة. وأعد تقييم الطرق بعد مراجعة إصدار معيار، أو إعادة تصميم المنتج، أو إجراء إصلاح كبير، أو تغيير البرنامج. وثّق الأثر ونفّذ تأهيلاً إضافيًا عندما يكون من الممكن أن يؤثر التغيير في النتائج.

تتأثر إجراءات الاختبار على نحو متزايد بالسجلات الرقمية وتحسين إمكانية التتبع والحاجة إلى مقارنة النتائج بين متغيرات المنتج والمختبرات. وقد تسهّل أدوات التثبيت المرنة وعمليات تصدير البيانات القابلة للتهيئة إدارة التغييرات المستقبلية، شريطة أن تظل سلامة القياس هي الأولوية. ولتقييم PBSC-RP30، زوّد paratronix برسومات البراغي والأحمال المتوقعة والمعايير المستهدفة واحتياجات إعداد التقارير، ثم اطلب عرض سعر خاصًا بالتكوين المطلوب.
