ما الذي يقيسه جهاز اختبار الإحكام غير الإتلافي؟

يقيّم جهاز اختبار الإحكام غير الإتلافي ما إذا كانت العبوة المغلقة تحافظ على حاجزها المقصود من دون فتحها أو قطعها أو تلويثها عمدًا. وبحسب الطريقة المستخدمة، قد يكشف الجهاز عن حركة الغاز عبر تسرب، أو تغيرات في الضغط، أو إشارة صادرة عن مادة تتبّع. وتشكل العبوة والحيز الغازي داخلها وبيئة الاختبار نظامًا للقياس؛ ولا يقيس الجهاز مباشرةً كل عيب محتمل في كل مادة.

ترابط سلامة العبوة وقوة الإحكام، لكنهما خاصيتان مختلفتان. فقد يكون الإحكام سليمًا لكنه ضعيف أكثر من اللازم لمقاومة التداول، في حين قد يحتوي إحكام قوي على قناة صغيرة. لذلك لا يحل اختبار سلامة العبوة غير الإتلافي تلقائيًا محل اختبارات قوة التقشير أو الانفجار أو غيرها من الاختبارات الميكانيكية. وعادةً ما يجمع المصنعون بين الطرق وفقًا لمخاطر المنتج وتصميم العبوة والخصائص التي يحتاجون إلى ضبطها.

يشير وصف «غير إتلافي» أيضًا إلى الأثر المقصود للاختبار المعتمَد، ولا يضمن بقاء كل عينة صالحة للبيع. فقد يؤثر التفريغ أو الضغط أو الانضغاط أو غاز التتبّع أو التداول المتكرر في المنتجات أو العبوات الحساسة. قبل إعادة الوحدات المختبرة إلى المخزون، تحقّق من أن الإجراء لا يضر بجودة المنتج أو تعقيمه أو ملصقاته أو غيرها من متطلبات الإفراج عنه.

آلية عمل طرق الكشف عن التسربات

في اختبار اضمحلال التفريغ، توضع العبوة المغلقة في حجرة ويُخفَّض الضغط المحيط بها. وإذا تسرب الغاز من العبوة، فقد يتغير ضغط الحجرة بطريقة قابلة للقياس بعد استقرار النظام. وتعتمد الاستجابة على مسار التسرب والحيز الغازي المتاح وحركة العبوة وحجم الحجرة وفارق الضغط. وتُستخدم عتبة معتمدة للتمييز بين الاستجابة المقبولة والنتيجة التي تستدعي التحقيق؛ وهذه العتبة ليست قيمة موحدة لحجم التسرب.

تراقب طرق اضمحلال الضغط والضغط التفاضلي تغيرات الضغط المرتبطة بتدفق الغاز، أو تقارن حالة الاختبار بمرجع. ويتوقف الترتيب العملي على ما إذا كانت العبوة مغلقة، أو موصولة بمنفذ اختبار، أو موضوعة داخل حجرة. وقد يؤدي إدخال الضغط عبر ثقب أو وصلة إلى جعل إجراء معين إتلافيًا، حتى عندما يُستخدم مبدأ القياس نفسه أيضًا في الأنظمة غير الإتلافية.

تشمل الأساليب الأخرى الكشف عن غاز التتبّع وتحليل الحيز الغازي. تبحث طرق التتبّع عن مرور غاز محدد عبر تسرب، بينما تقيّم طرق تحليل الحيز الغازي حالة الغاز داخل الحاوية باستخدام تقنية قياس مناسبة. بعض قياسات الحيز الغازي غير تداخلية، بينما يتطلب بعضها الآخر أخذ عينة ويكون إتلافيًا. اختر الطريقة بناءً على مواد العبوة ومحتوياتها ومسارات التسرب المتوقعة واحتياجات الكشف ومدى توافقها مع المنتج.

التطبيقات والمعايير ذات الصلة

يستخدم مصنعو المستحضرات الصيدلانية والأجهزة الطبية اختبارات سلامة العبوات لدعم حماية الحاجز المعقم ودراسات العمر التخزيني للمنتجات. وتشمل الأشكال الشائعة عبوات الشرائط الفقاعية والصواني والأكياس والحاويات المحكمة الإغلاق. وقد تحتاج المنتجات الغذائية وغيرها من المنتجات الحساسة أيضًا إلى الحماية من الرطوبة أو الأكسجين أو التلوث أو فقدان الجو المعدّل. ويتحدد الاختبار المناسب وفقًا للخطر المراد التحكم فيه، وليس لمجرد أن العبوة تبدو محكمة الإغلاق.

يصف ASTM F2338 طريقة اضمحلال التفريغ للكشف غير الإتلافي عن التسربات في العبوات، وفقًا لمدى انطباق الطريقة والتحقق من صلاحيتها. ويصف ASTM F2096 اختبار تسرب الفقاعات عن طريق الضغط الداخلي، ويكون إتلافيًا بوجه عام لأن العبوة تُضغط عبر فتحة. وبالنسبة إلى عبوات الأجهزة الطبية المعقمة، يتناول ISO 11607 متطلبات أنظمة التعبئة والتحقق من صلاحيتها. راجع الإصدارات الحالية واللوائح المنطبقة على المنتج والسوق.

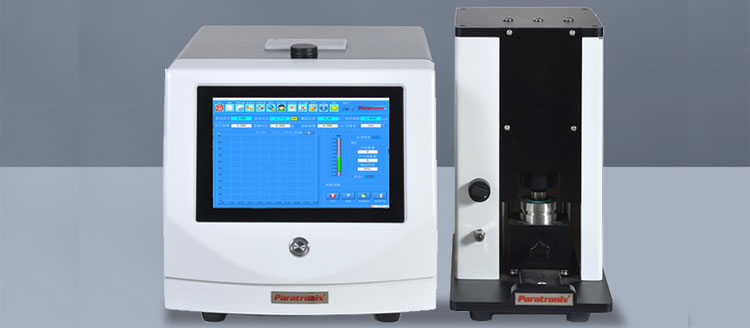

للفرق التي تقيّم الكشف غير الإتلافي عن التسربات الدقيقة، تقدم paratronix جهاز MLT-V100 Non-destructive Micro-Leakage Tester إلى جانب معدات أخرى لاختبار التسرب والإحكام. وينبغي تحديد مدى ملاءمته لعبوة شرائط فقاعية أو كيس أو حاوية بعينها من خلال تقييم العينات وتفاصيل الطريقة والأداء الموثق. وتقدم المقالة ذات الصلة، Non-Destructive Sealing Tester Methods for Blister Pack Integrity Control، نقطة انطلاق مركزة لمناقشة عبوات الشرائط الفقاعية.

كيفية اختيار نظام الاختبار

ابدأ بالعبوة والعيب المهم. وثّق الشكل والأبعاد وبنية المواد والحيز الغازي وحالة المنتج وعملية الإحكام ومواضع الأعطال المحتملة. وحدد أصغر تسرب أو عيب في العبوة يجب كشفه بما يتناسب مع مخاطر المنتج وطريقة الاختبار. فالدقة الاسمية للجهاز وحدها لا تحدد حد كشف موثوقًا لعبوة فعلية.

اطلب من الموردين تقييم عبوات سليمة ممثلة وعينات معيبة معروفة، مع مراعاة التباين الطبيعي في العملية. وتشمل العوامل ذات الصلة درجة الحرارة وحركة الفيلم المرن وحجم التعبئة وموضع الإحكام واتجاه التسرب. راجع قابلية التكرار واحتمالات القبول الخاطئ والرفض الخاطئ وزمن الدورة والأدلة الداعمة لعتبة القبول المقترحة. وينبغي أن تمثل عينة التحدي نمط عطل ذي صلة، لا أن تكتفي بإنتاج إشارة يسهل كشفها.

قارن بين توافق الحجرة والتجهيزات، والجهد اللازم لتغيير الإعدادات، وإمكانية وصول المشغّل، ومتطلبات المعايرة، وسجلات البرمجيات، ودعم الخدمة. حدّد ما إذا كان الاختبار سيُجرى في مختبر أو على خط إنتاج أو خلال التطوير. فقد يحتاج النظام الذي يتعامل جيدًا مع عبوة واحدة إلى تجهيزات مختلفة أو طريقة منفصلة لشكل آخر. واطلب تحديد نطاق مكتوب يشمل الملحقات ومتطلبات التركيب والتدريب والمواد الاستهلاكية المستمرة.

سير عمل التحقق من الصلاحية ومراقبة الجودة

ابدأ بتحديد الاستخدام المقصود ومعايير القبول ومجموعة العينات والمسؤوليات. تحقّق من تركيب المعدات وإعدادات القياس، ثم طوّر وصفة اختبار باستخدام عبوات ممثلة. وضع ممارسات للتهيئة والمناولة حتى لا تحجب تغيرات درجة الحرارة أو تلوث السطح أو عدم اتساق وضع العبوة النتائج. وسجّل الأساس الذي استندت إليه في تحديد ضغط الاختبار ووقت الاستقرار ومدة القياس وحد النجاح أو الإخفاق.

اختبر الإجراء باستخدام عبوات مقبولة وعيوب موصوفة توصيفًا مناسبًا. وقيّم الأداء عبر دفعات المنتجات والمشغّلين وأحجام العبوات والظروف البيئية المتوقعة ذات الصلة. وحيثما أمكن، أدرج عيوبًا في مواقع واتجاهات مختلفة. تحرَّ أسباب النتائج غير المتوقعة قبل تعديل الحدود؛ فالحد الذي يُختار لمجرد اجتياز مجموعة عينات ملائمة قد يخفي مشكلات العملية أو يرفض إنتاجًا مقبولًا.

أثناء الاستخدام الاعتيادي، اتبع جدولًا موثقًا للمعايرة وفحوصات النظام وفحص التجهيزات والصيانة الوقائية، يستند إلى المخاطر وتعليمات المورد. واحتفظ بإعدادات الاختبار والنتائج مع إمكانية تتبع كافية لنظام الجودة. أعد تقييم الطريقة بعد أي تغيير في مادة التغليف أو هندسة الإحكام أو ظروف التعبئة أو التجهيزات أو البرمجيات أو بيئة الاختبار. ويمكن أن يساعد تتبع اتجاهات حالات الإخفاق في تحديد الانحراف قبل أن يتحول إلى مشكلة إنتاج متكررة.

التكلفة الإجمالية للملكية والعائد على الاستثمار

لا يمثل سعر الشراء سوى جزء من تكلفة الملكية. أدرج تجهيزات كل مجموعة من العبوات، والتركيب، والتدريب، وعينات التحقق من الصلاحية، والمعايرة، والصيانة الوقائية، وقطع الغيار، ودعم البرمجيات، ووقت المشغّلين. واحتسب أيضًا الهواء المضغوط أو مصدر التفريغ أو المرافق الأخرى عند الحاجة. وتحقّق من العناصر المشمولة في عرض السعر وتلك التي تعتمد على التكوين النهائي أو ترتيبات الخدمة المحلية.

قدّر العوائد المحتملة استنادًا إلى سير عمل الاختبار الفعلي. وقد تشمل الفوائد ذات الصلة تقليل العينات التي تُتلف أثناء الاختبارات الاعتيادية، وتقليل وقت التحقيق، وتحسين التغذية الراجعة للعملية، والحد من الفحص اليدوي. وقارن هذه الفوائد بجهد التحقق من الصلاحية ومعدل إنجاز الاختبارات والحاجة المستمرة إلى الاختبارات الإتلافية التكميلية. فالاختبار غير الإتلافي لا يخفض تلقائيًا إجمالي تكلفة الاختبار، ولا سيما عندما يحد زمن الدورة أو تغيير التجهيزات من الطاقة الاستيعابية.

لإجراء مقارنة عملية، احسب التكلفة السنوية لكل طريقة مرشحة باستخدام حجم العينات المتوقع والعمالة والمواد الاستهلاكية والصيانة واستهلاك المعدات. وضع نماذج لكل من الإنتاج الاعتيادي والفترات التي تتطلب تحقيقات إضافية. واستخدم أزمنة دورات مقاسة وأداءً موثقًا لكشف العيوب، بدلًا من افتراضات مستمدة من عبوة مختلفة. ويمكن لتجربة تجريبية بمنتجات ممثلة أن تكشف اختناقات المناولة وتوفر مدخلات أكثر موثوقية لقرار الاستثمار.

الاتجاهات المستقبلية والخطوات التالية

يتجه اختبار سلامة العبوات نحو أجهزة أكثر اتصالًا، والتقاط آلي للبيانات، وتكامل أوثق مع أنظمة جودة الإنتاج. ويمكن لهذه التطورات تحسين إمكانية التتبع وتسهيل التحقيق في الاتجاهات، شريطة ضبط البيانات والواجهات. لكن الأتمتة لا تلغي الحاجة إلى التحقق من صلاحية طريقة الاختبار الفيزيائية أو تحديد كيفية استجابة المشغّلين للإنذارات والعينات المرفوضة ودورات الاختبار المتوقفة.

قد تستلزم مواد التغليف المتغيرة وأشكال المنتجات الأكثر تعقيدًا أيضًا إعادة تطوير الطرق. فلا ينبغي افتراض ملاءمة اختبار ثبتت صلاحيته لبنية فيلم أو حيز غازي أو تكوين إحكام معين لمادة بديلة. ويمكن لفرق المشتريات والجودة الحد من مخاطر الانتقال بإشراك مهندسي التغليف مبكرًا، واختبار المواد المرشحة، والاتفاق على متطلبات الأدلة قبل اعتماد المعدات أو المواد.

لتقييم جهاز اختبار إحكام غير إتلافي لتطبيق معين، زوّد paratronix برسومات العبوة أو عينات منها، وتفاصيل المنتج والحيز الغازي، وأنواع العيوب المشتبه بها، ومعدل الإنتاج المستهدف، ومتطلبات الجودة ذات الصلة. واطلب تأكيد الطريقة والتجهيزات ونهج التحقق من الصلاحية والنطاق التجاري المقترحة. كما توفر paratronix معدات ذات صلة لاختبار التسرب وقوة الإحكام والنفاذية وعزم الدوران والاحتكاك وأداء عبوات الأجهزة الطبية.
