ما الذي يقيسه جهاز اختبار معامل الاحتكاك للسطح المائل؟

يقيس جهاز اختبار معامل الاحتكاك للسطح المائل مقاومة بدء الانزلاق بين سطحين متلامسين. توضع عينة أو زلاجة محمّلة على منصة قابلة للضبط، ثم تُرفع المنصة حتى تبدأ الحركة المستمرة. وتوفر الزاوية عند تلك اللحظة مقياسًا للاحتكاك السكوني في ظل ظروف محددة. ويستخدم مصنعو مواد التعبئة والتغليف، ومحولو الورق، ومطورو الطلاءات، ومختبرات الجودة هذه المعلومات لمقارنة سلوك الأسطح والتحقيق في مشكلات المناولة.

ينطبق المعامل على زوج من المواد في ظل ظروف اختبار محددة، وليس على مادة واحدة بمعزل عن غيرها. فقد تختلف النتائج عند اختبار الورق مقابل الورق، أو الورق المقوى المطلي مقابل الورق المقوى المطلي، أو الفيلم مقابل المعدن. كما تؤثر في القياس عوامل منها اتجاه التلامس، ومعالجة السطح، والتكييف، والحمل. لذلك، ينبغي أن تحدد المواصفة المفيدة كلا السطحين والإجراء المستخدم، بدلًا من ذكر معامل دون توضيح كيفية الحصول عليه.

يتعلق الاحتكاك السكوني بالانتقال من السكون إلى الحركة، بينما يتعلق الاحتكاك الحركي بمقاومة السطح أثناء استمرار الانزلاق. ويحدد الجهاز الأساسي ذو المستوى المائل الاحتكاك السكوني أساسًا من خلال زاوية بدء الحركة؛ أما قياس الاحتكاك الحركي فيتطلب ترتيبًا مناسبًا للقياس. وينبغي لفرق المشتريات تحديد الخاصية التي تتحكم في العملية قبل اختيار المعدات. ويمكن لنتيجة زاوية الانزلاق أن تدعم التحقيق في مشكلات التعبئة والتغليف، لكنها لا تستطيع بمفردها التنبؤ بكل النتائج المتعلقة بالناقلات أو المنصات النقالة أو النقل.

آلية عمل طريقة المستوى المائل

في حالة عينة مثالية موضوعة على مستوى مائل، تولد الجاذبية قوة باتجاه أسفل المنحدر مقدارها mg sin θ، وقوة عمودية مقدارها mg cos θ. وعند بداية الانزلاق، يعادل الاحتكاك السكوني الحدي القوة المتجهة إلى أسفل المنحدر، ما يعطي العلاقة μs = tan θ. وتمثل μs معامل الاحتكاك السكوني، بينما تمثل θ زاوية بدء الحركة. وتفترض هذه العلاقة أن الانزلاق، لا التدحرج أو الانقلاب أو التداخل الميكانيكي، هو ما يحدد الحدث المرصود.

للتوضيح، تقابل زاوية بدء حركة مقدارها 20 درجة معاملًا يبلغ نحو 0.364. وهذا مثال رياضي، وليس ادعاءً بشأن الأداء أو حدًا للقبول. ولأن العلاقة مع الظل غير خطية، فإن الفروق الزاوية المتساوية لا تمثل فروقًا متساوية في المعامل على امتداد نطاق القياس. وينبغي للمختبرات الإبلاغ عن الزاوية أو المعامل المحوّل حسبما تتطلب الطريقة المختارة، والاحتفاظ بالقراءات الفردية، وتجنب استخدام منازل عشرية أكثر مما يبرره عدم اليقين في القياس.

تشمل خطوات الاختبار المعتادة تكييف العينات، وتجهيز أسطح التلامس الممثلة، والتحقق من موضع البدء، ووضع الزلاجة، وتطبيق زمن المكوث المحدد، ثم رفع المنصة بالمعدل المنصوص عليه. ويسجل المشغل أو نظام الكشف حدث بدء الحركة المحدد. وينبغي أن تتبع القياسات المتكررة متطلبات الطريقة المتعلقة باستخدام مناطق تلامس جديدة وعدد العينات. وقد يؤدي تلوث السطح والاهتزاز والتجعد وعدم اتساق وضع العينة إلى تغيير نقطة بدء الحركة الظاهرية وحجب الفروق الحقيقية بين المواد.

المعايير وتوافق طرق الاختبار

يتناول TAPPI T 815 معامل الاحتكاك السكوني لمواد التعبئة والتغليف باستخدام طريقة زاوية الانزلاق. ويتناول ASTM D4918 الاحتكاك السكوني لورق الكتابة والطباعة غير المطلي باستخدام مستوى مائل. وتوضح هذه المراجع أهمية نطاق المواد ومتطلبات الجهاز معًا. وقبل إعلان المطابقة، يُرجى الحصول على الإصدار المعمول به ومقارنة متطلبات إعداد العينات والتكييف والتحميل وإجراء الإمالة وتعريف نقطة النهاية والحساب والإبلاغ بتهيئة الجهاز المقترحة.

يشيع استخدام ASTM D1894 وISO 8295 لاختبار احتكاك الأفلام والصفائح البلاستيكية باستخدام ترتيب أفقي. ولا ينبغي اعتبار نتائجهما مكافئة تلقائيًا لقياسات زاوية الانزلاق. إذ يمكن لاختلاف ظروف الحركة وتاريخ التلامس ومبادئ القياس أن يغير النتيجة. وعندما يحدد العميل طريقة أفقية، يلزم تقديم مبرر فني متفق عليه صراحةً قبل استخدام نتيجة المستوى المائل كبديل لمعيار القبول.

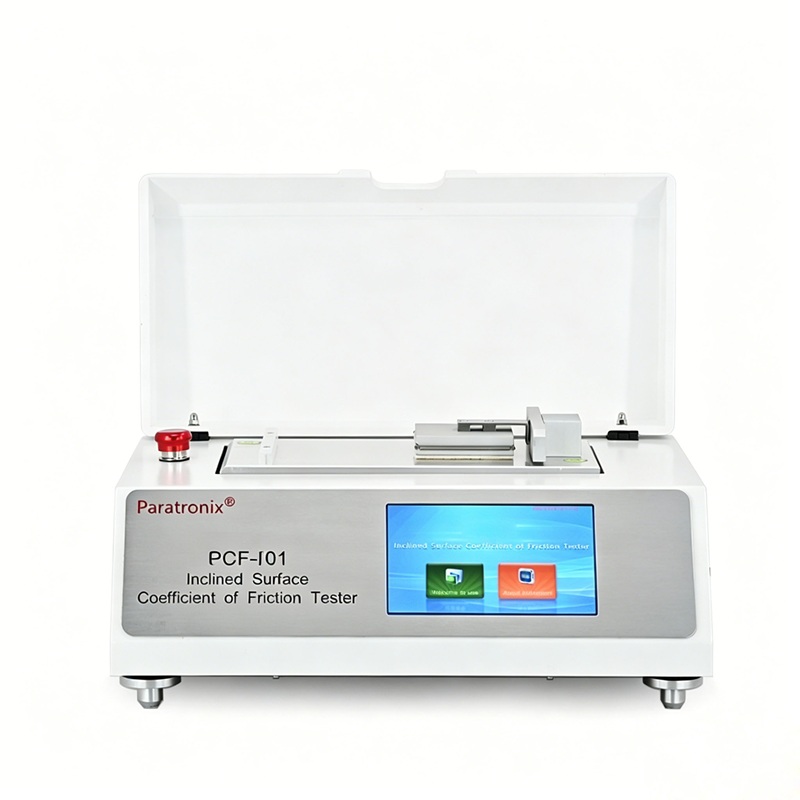

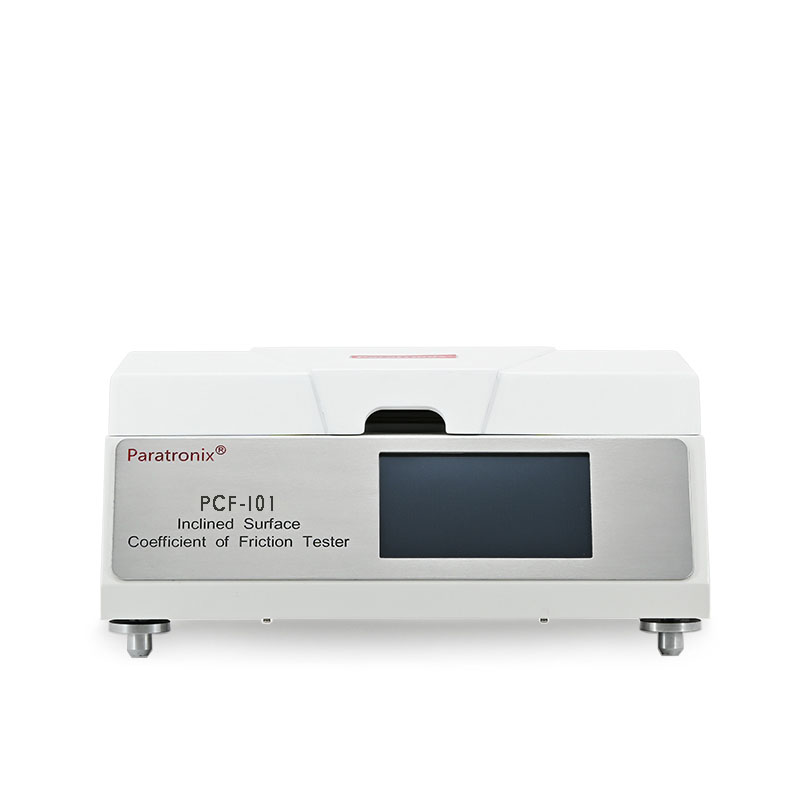

بالنسبة إلى المشترين الذين يدرسون منتجات paratronix، فإن جهاز PCF-I01 لاختبار معامل الاحتكاك للسطح المائل هو المنتج المناسب للتقييم. اطلبوا مقارنة موثقة بين الطريقة المطلوبة والتهيئة المعروضة، بما في ذلك هندسة الزلاجة والتحميل والتحكم في الإمالة وكشف بدء الحركة. ويساعد معرّف الشركة المقدم، وهو رمز الائتمان الاجتماعي الموحد 91370105689842696E، على التحقق من هوية الشركة؛ لكنه لا يثبت اعتماد الجهاز أو مطابقته للطريقة. وينبغي التحقق من الادعاءات الفنية عبر المواصفات والسجلات الداعمة وإجراء قبول متفق عليه.

الأنواع الرئيسية للأجهزة ومعايير الاختيار

يمكن تصنيف أجهزة المستوى المائل بحسب آلية تحريك المنصة وطريقة كشف الحركة. وتعتمد الأنظمة التي تُرفع يدويًا بدرجة أكبر على أسلوب المشغل، في حين يمكن للأنظمة المزودة بمحرك توفير إمالة مضبوطة عند تهيئتها بالشكل المناسب. ويمكن تحديد الحركة بصريًا أو باستخدام مستشعر. وقد يقلل الكشف الآلي من اختلاف المراقبين، لكن يجب أن تتوافق عتبته مع حدث بدء الحركة المحدد. وهذه فئات عامة للمعدات؛ لذا ينبغي التحقق من الوظائف المضمنة في أي عرض سعر لجهاز PCF-I01.

ينبغي أن يبدأ الاختيار بالطريقة المطلوبة وأبعاد العينة وزوج أسطح التلامس ونطاق الزوايا المتوقع. ثم تُدرس دقة قراءة الزاوية، والدقة الزاوية المتحقق منها، وثبات المنصة، والتحكم في معدل الإمالة، ومتطلبات الزلاجة، وطريقة تثبيت العينة. فدقة العرض وحدها لا تثبت دقة القياس. وقد تتجعد الأفلام الرقيقة، ويلتوي الورق المقوى الصلب، وقد تتشابك الأسطح ذات النسيج ميكانيكيًا. ويمكن لعرض توضيحي من المورد باستخدام عينات ممثلة للإنتاج أن يكشف قيودًا عملية لا توضحها ورقة المواصفات.

تحققوا من كيفية تسجيل الجهاز للقراءات الفردية، وتعريف العينات، وحساب النتائج، وتصدير البيانات. وتأكدوا من الوظائف المتاحة بدلًا من افتراض أن الاتصال أو سجلات التدقيق أو ميزات البرامج قياسية. وينبغي أن يشمل التخطيط للتركيب منضدة مستوية وثابتة، وظروفًا بيئية مناسبة، ومتطلبات الطاقة، وإمكانية وصول المشغل. واطلبوا الأدلة وترتيبات المعايرة وتعليمات الصيانة ونطاق التدريب وشروط الضمان وتوفر الخدمة. فهذه التفاصيل تحدد مدى ملاءمة الجهاز لعبء العمل ومتطلبات التوثيق في المختبر.

تطبيقات المواد والتفسير العملي

يساعد اختبار المستوى المائل لمواد الورق المقوى ومواد التعبئة والتغليف المموجة على مقارنة الطلاءات والتشطيبات المطبوعة وتركيبات الأسطح المرتبطة بالتكديس والمناولة. وقد تسهم أسطح التلامس شديدة الانزلاق في تحرك الحمولة، بينما قد يزيد الاحتكاك الأعلى صعوبة التغذية أو الفصل. وتعتمد هذه المفاضلات على التطبيق. وينبغي للاختبار أن يحاكي اتجاه التلامس ذي الصلة حيثما تسمح الطريقة، كما ينبغي التحقق من النتائج المختبرية من خلال تجارب المناولة العملية قبل تغيير مواصفة التعبئة والتغليف أو تهيئة المنصة النقالة.

في تحويل الورق والطباعة، يمكن أن تساعد القياسات في التحقيق في الاختلافات بين الدفعات أو التشطيبات السطحية أو اتجاهات الورق. وبالنسبة إلى المواد المرنة، قد يتغير الاحتكاك بتغير المواد المضافة والتقادم ودرجة الحرارة والوجه الذي يجري اختباره. ويجب أن يدعم المعيار المختار المادة والمقارنة المقصودتين. وينبغي تسجيل اتجاه الماكينة والاتجاه العرضي عند الاقتضاء، والوجه المطبوع أو المطلي، وعمر العينة، وسجل التخزين. وتساعد هذه التفاصيل على التمييز بين تغيرات التصنيع والتفاوت الناجم عن أخذ العينات أو تحضيرها في المختبر.

قد تستخدم فرق التعبئة والتغليف الطبي بيانات الاحتكاك عند التحقيق في مشكلات التغذية والمناولة، لكن اختبار الاحتكاك وحده لا يثبت سلامة العبوة أو قوة الإغلاق أو أداء الحاجز. وتدرج paratronix أجهزة اختبار الاحتكاك إلى جانب معدات نفاذية بخار الماء والتسرب والعزم ونفاذية الهواء واختبارات الأداء الفيزيائي للتعبئة والتغليف الطبي. وتوفر هذه المجموعة أساسًا لمناقشة احتياجات الاختبار التكميلية. وينبغي تقييم كل جهاز مقترح وفقًا لطريقته وتطبيقه الخاصين، بدلًا من افتراض أن قياسًا واحدًا يتحقق من أداء نظام التعبئة والتغليف بأكمله.

مراقبة الجودة والمعايرة وموثوقية النتائج

يبدأ البرنامج الموثوق بأخذ عينات ممثلة وتكييفها في ظروف مضبوطة. استخدموا درجة الحرارة والرطوبة النسبية ومدة التكييف المحددة في الطريقة المعمول بها أو البروتوكول المتفق عليه. واحموا أسطح الاختبار من بصمات الأصابع والغبار والتآكل غير المقصود. وجهزوا العينات دون شد منطقة التلامس أو إتلافها، ووحّدوا موضعها وزمن مكوثها. وعندما يؤدي تكرار الاختبار إلى تغيير السطح بفعل الصقل أو انتقال المواد أو التشوه، استخدموا مناطق جديدة وفقًا للطريقة بدلًا من اعتبار الانزلاقات المتكررة ملاحظات مستقلة.

ينبغي أن تشمل المعايرة والتحقق الكميات والوظائف المؤثرة في النتائج، ومنها مؤشر الزاوية ومعدل الإمالة عند تحديده وكتلة الزلاجة ونظام كشف الحركة. حددوا الفترات بالاستناد إلى إرشادات الشركة المصنعة والاستخدام والتعرض البيئي وسجل التحقق؛ فلا توجد فترة موحدة تناسب جميع المختبرات. وأجروا فحوصًا إضافية بعد نقل الجهاز أو إصلاحه أو عند حدوث تغير غير متوقع في النتائج. ويمكن لمادة ضبط داخلية أن تساعد على مراقبة الاستقرار، لكنها لا تحل محل المعايرة المناسبة.

ينبغي أن تحدد التقارير الطريقة وإصدارها والجهاز وزوج العينات والتكييف والتحميل والاتجاه وعدد مرات القياس. وأدرجوا النتائج الفردية والإحصاءات الملخصة التي تتطلبها الطريقة، إلى جانب أي انحرافات أو ملاحظات غير اعتيادية. وقبل وضع حدود قبول للموردين، قيّموا قابلية التكرار، والاختلافات بين المختبرات عند الاقتضاء. واتفقوا على قاعدة قرار موحدة للنتائج القريبة من الحد، بحيث لا يؤدي عدم اليقين في القياس والتفاوت الطبيعي إلى قرارات شراء متضاربة.

تكاليف الملكية وقرارات الشراء والاتجاهات المستقبلية

تشمل التكلفة الإجمالية لجهاز اختبار معامل الاحتكاك للسطح المائل سعر الشراء والتجهيزات والتسليم والتركيب وتدريب المشغل والمعايرة والصيانة والبرامج عند الاقتضاء ووقت المختبر. كما يمكن أن تؤثر مساحة التكييف وتحضير العينات في الإنتاجية. قارنوا عروض الأسعار على أساس طريقة الاختبار وعبء العمل نفسيهما. وقد تكون قيمة السعر الأقل محدودة إذا استغرق المشغلون وقتًا أطول بكثير لتحضير العينات أو تسجيل النتائج يدويًا، لكن ينبغي تبرير الأتمتة بحجم الاختبارات الفعلي.

قدّروا العائد على الاستثمار باستخدام افتراضات تشغيلية موثقة، مثل حجم الاختبارات السنوي والعمالة اللازمة لكل اختبار وتكاليف الاختبارات الخارجية وتكاليف التحقيق في مشكلات العمليات المرتبطة بالاحتكاك. وتجنبوا احتساب وفورات لم يثبت تحققها. وبالنسبة إلى جهاز PCF-I01 من paratronix، اطلبوا عرض سعر مرتبطًا بموادكم والمعيار المطلوب والتهيئة ومعايير القبول. ويوفر تقييم عينات ممثلة وتوثيق واضح للخدمات المشمولة أساسًا عمليًا لمقارنة الموردين والموافقة على الشراء.

من المرجح أن يركز التطوير المستقبلي على اتساق كشف بدء الحركة وتحسين إمكانية تتبع البيانات وتسهيل دمجها مع سجلات المختبر. كما ستزيد الهياكل القابلة لإعادة التدوير والطلاءات البديلة وتغيرات معالجة الأسطح الحاجة إلى توصيف الاحتكاك في ظروف ذات صلة. ولا تلغي هذه الاتجاهات الحاجة إلى التحقق من صحة الطريقة المحددة. اختاروا معدات ذات قدرة قياس موثقة وخدمة متاحة وإمكانات مناسبة للتعامل مع البيانات، ثم راجعوا برنامج الاختبار عند تغير المواد أو متطلبات العملاء أو عملية المناولة.
