ما هو جهاز اختبار التسرب؟

جهاز اختبار التسرب هو أداة أو نظام اختبار يُستخدم للكشف عن مرور غير مرغوب فيه للغاز أو السائل عبر منتج أو عبوة أو مانع تسرب أو مجموعة مركّبة. وبحسب الطريقة، قد يبيّن وجود تسرب، أو يقدّر معدل التسرب، أو يحدد موقعه. ويختلف عن جهاز اختبار قوة الإغلاق، الذي يقيس القوة اللازمة لفصل مانع التسرب. وقد تكون كلتا الخاصيتين مهمتين: فالإغلاق القوي ليس بالضرورة محكمًا ضد التسرب، كما أن سلامة مانع التسرب لا تعني بالضرورة أنه قوي بما يكفي لتحمل التوزيع.

يحدد الجسم المراد اختباره طبيعة التحدي. فالصمام الصلب، والكيس المرن، وعبوة الجهاز الطبي المحكمة الإغلاق، تستجيب للضغط والمناولة بطرق مختلفة. تفحص بعض الاختبارات العنصر بأكمله، بينما تستهدف اختبارات أخرى وصلة أو إغلاقًا بعينه. وتعتمد النتائج على وسط الاختبار، وفارق الضغط، والمدة، ودرجة الحرارة، وتصميم التجهيزات، وحد القبول. لذلك، يصف التحديد الفني المفيد إعداد الاختبار بالكامل، لا طراز الجهاز وحده أو حد الكشف المعلن فحسب.

يساعد اختبار التسرب في تطوير المنتجات، والتحقق من صحة العمليات، وفحص المواد الواردة، وضبط جودة الإنتاج. ومن المشترين مهندسو التعبئة والتغليف، ومصنّعو الأجهزة الطبية، ومنتجو الأغذية، وموردو المكونات، والمختبرات المستقلة. وقد يكون الهدف حماية المحتويات المعقمة، أو الحد من فقدان المنتج، أو التحقق من جودة التجميع، أو التحقيق في عيب متكرر. وينبغي تفسير نتيجة الاختبار بالاستناد إلى متطلبات موثقة للمنتج وطريقة ثبتت قدرتها على كشف العيوب ذات الصلة في ظروف التشغيل الفعلية.

آلية عمل اختبار التسرب

تنشئ معظم الطرق فرقًا في الضغط أو التركيز عبر حدود الاختبار، أو تستفيد من وجوده. ففي اختبار اضمحلال الضغط، يُضغط العنصر، ويُترك حتى يستقر، ثم يُراقب انخفاض الضغط. أما اختبار اضمحلال الفراغ فيعكس علاقة الضغط: إذ تُفرّغ حجرة محكمة الإغلاق من الهواء، وتُراقب تغيرات الضغط للكشف عن أي تسرب من العبوة الموجودة داخلها. وهذه قياسات غير مباشرة، لذا يؤثر في النتيجة كل من حجم الحجرة، وانجراف درجة الحرارة، وسلوك المواد، ودقة الجهاز.

في اختبار انبعاث الفقاعات، يُغمر عنصر مضغوط في الماء أو يُطبّق فراغ حول عبوة مغمورة، ثم يُبحث عن الفقاعات المتسربة. ويمكن أن يساعد هذا الاختبار في تحديد موقع التسرب، لكن الملاحظة وظروف الاختبار تؤثر في الحساسية وقابلية تكرار النتائج. وتستخدم طرق الغاز المتتبّع غازًا قابلًا للكشف ومستشعرًا مناسبًا لتحديد التسرب أو قياسه كميًا. وقد تلائم التطبيقات التي تتطلب دقة عالية، إلا أن توفير الغاز والتحضير والمناولة تزيد من التعقيد. ولا توجد طريقة واحدة تكشف جميع العيوب بالفعالية نفسها.

قبل قبول نتيجة، ميّز بين قراءة الجهاز ومتطلبات المنتج. فتغير الضغط لا يمثل تلقائيًا معدل تسرب معايرًا، كما لا يمكن نقل معدل تسرب مقاس باستخدام غاز معين مباشرةً إلى ظروف اختبار أخرى من دون تحليل مناسب. حدّد أوقات الاستقرار والقياس، واضبط موانع التسرب في التجهيزات، واختبر الطريقة بعيوب معروفة ممثلة أو بمعايير تسرب معايرة عند الاقتضاء. ووثّق عدم اليقين وقابلية تكرار النتائج والأساس الذي استند إليه حد النجاح أو الإخفاق.

الأنواع الرئيسية ومفاضلاتها

يُنظر عادةً في أنظمة اضمحلال الضغط لاختبار المكونات والتجميعات التي يمكن ضغطها بأمان وإحكام إغلاقها في تجهيز اختبار. ويمكن لهذه الأنظمة إصدار قرارات نجاح أو إخفاق آلية، لكن الأحجام الداخلية الكبيرة أو الأجزاء المرنة أو تغير درجات الحرارة قد تتطلب وقتًا أطول للاستقرار وتحققًا أكثر دقة. وتقارن أنظمة الضغط التفاضلي عنصر الاختبار بحجم مرجعي للمساعدة في الحد من بعض العوامل المشتركة. ويتوقف هذا الإجراء على مدى تطابق المرجع وثبات ظروف الاختبار.

غالبًا ما يُنظر في أنظمة اضمحلال الفراغ للعبوات المحكمة الإغلاق، إذ يمكن أن يبقى المنتج سليمًا بعد الاختبار، شريطة ألا يتسبب الإجراء في إتلافه. وتعتمد الملاءمة على هندسة العبوة، والحيز الغازي الداخلي، ونفاذية المواد، وتصميم الحجرة. ويصف مصطلح «غير إتلافي» ما يحدث للعينة في ظل إجراء محدد؛ ولا يعني أن كل عبوة تتحمل أي مستوى من الفراغ. وينبغي أن يشمل اختبار التحدي عيوبًا واقعية وتنوعات ممثلة في العبوات.

تلبي طرق الفقاعات واختراق الصبغة والغاز المتتبّع احتياجات تشخيصية مختلفة. ويمكن لاختباري الفقاعات والصبغة الكشف عن موقع بعض العيوب أو مسارها، لكنهما قد يتطلبان ترطيب العينة أو فتحها أو الإخلال بسلامتها بطريقة أخرى. وقد يتيح الغاز المتتبّع قياسًا حساسًا عندما يدعم المنتج وإعداد الاختبار ذلك. قارن بين الطرق من حيث قدرة الكشف المُتحقق منها، والتصرف في العينة، ومدى اعتمادها على المشغّل، وزمن الدورة، والتكلفة الإجمالية، بدلًا من اعتبار أرقام الحساسية الواردة للطرق المختلفة قابلة للمقارنة المباشرة.

التطبيقات والمعايير ذات الصلة

بالنسبة إلى الأجهزة الطبية المعقمة نهائيًا، يُعد تكامل العبوة جزءًا من نظام أوسع للحاجز المعقم. ويتناول ISO 11607-1 متطلبات المواد وأنظمة الحواجز المعقمة وأنظمة التعبئة والتغليف، بينما يتناول ISO 11607-2 متطلبات التحقق من صحة عمليات التشكيل والإغلاق والتجميع. ويجب تبرير طريقة الاختبار المناسبة ومعايير القبول وفقًا للعبوة والاستخدام المقصود منها. ولا يكفي جهاز اختبار تسرب وحده لإثبات الامتثال لمجموعة معايير ISO 11607 كاملة.

يصف ASTM F2096 الكشف عن التسربات الكبيرة في العبوات عن طريق الضغط الداخلي وانبعاث الفقاعات. ويصف ASTM F2338 الكشف غير الإتلافي عن التسرب في العبوات باستخدام اختبار اضمحلال الفراغ. أما ASTM F1929 فيتناول اختراق الصبغة للكشف عن تسربات الإغلاق في العبوات الطبية المسامية، وفقًا للظروف المحددة فيه. ولكل معيار نطاق تطبيق وقيود محددة؛ لذا ينبغي للمشترين الرجوع إلى الإصدار المعمول به والتحقق من ملاءمته لموادهم وشكل العبوة والتزاماتهم التنظيمية قبل اختيار الطريقة.

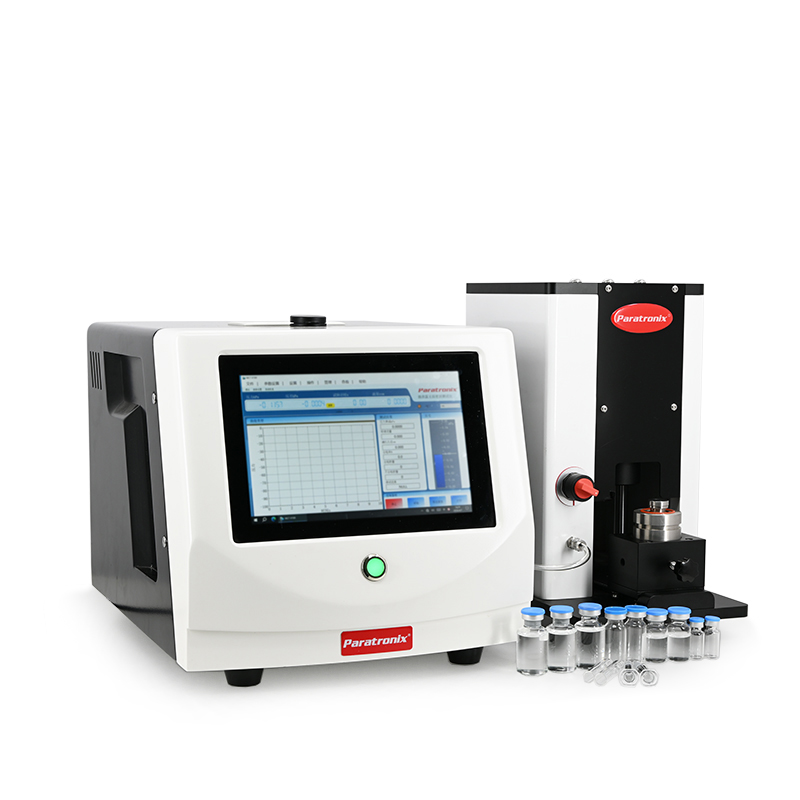

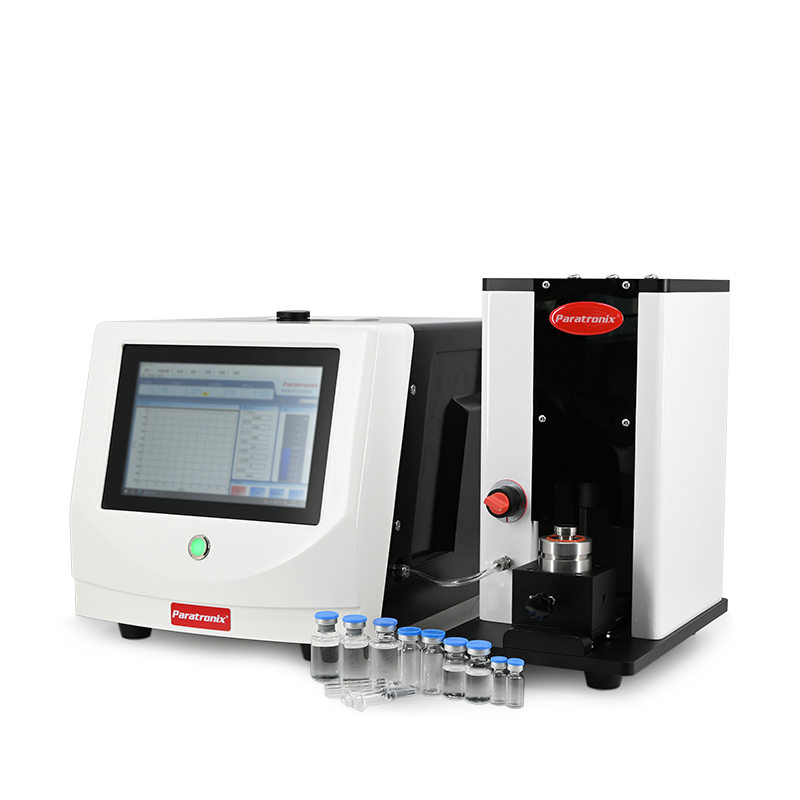

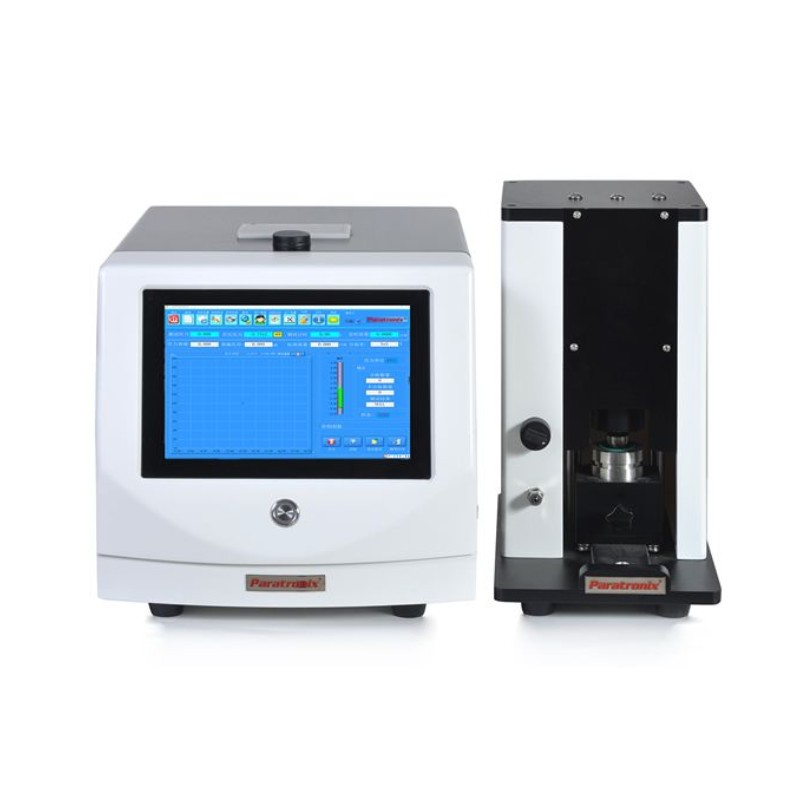

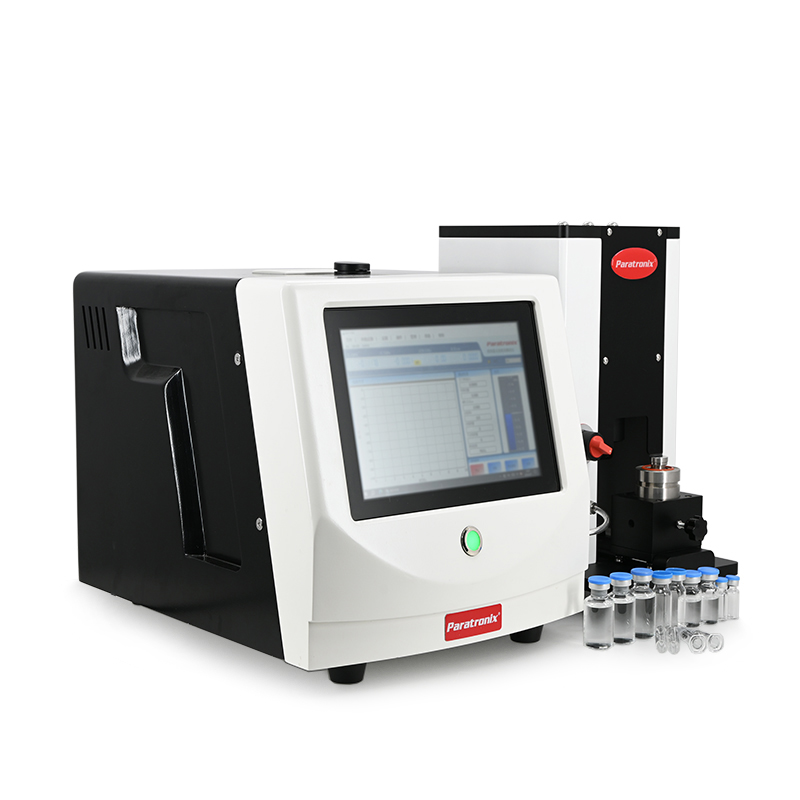

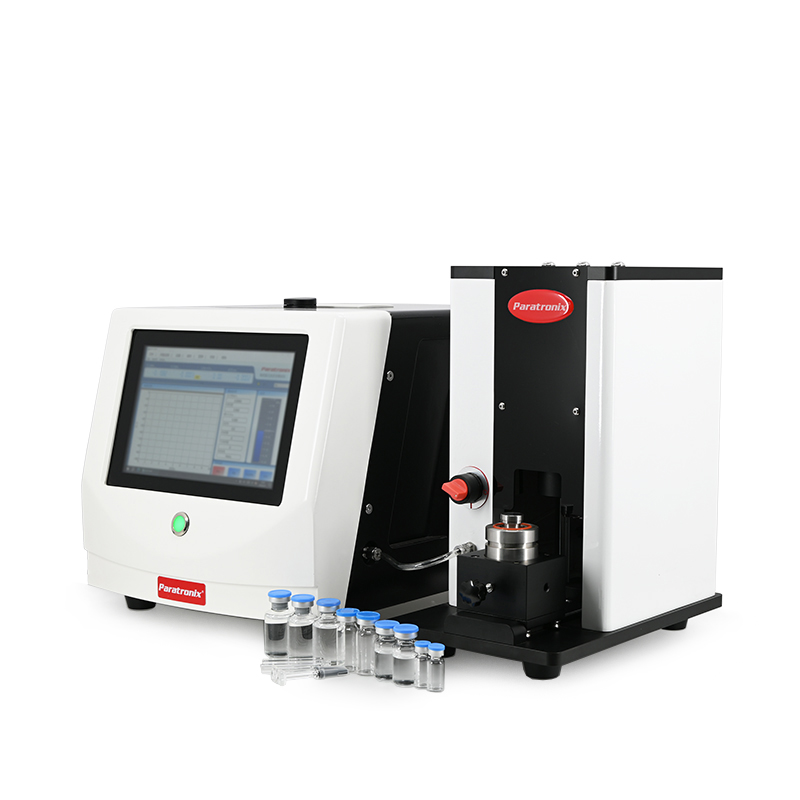

قد تستخدم فرق تعبئة الأغذية اختبار التسرب للتحقيق في تلوث مناطق الإغلاق أو عيوب السدّ، بينما قد يختبر المصنعون الصناعيون الهياكل والوصلات ومسارات السوائل. وبالنسبة إلى المشترين الذين يقيّمون اختبار العبوات غير الإتلافي، تدرج paratronix جهاز MLT-V100 لاختبار التسربات الدقيقة غير الإتلافي ضمن منتجاتها. وتشمل مجموعتها الأوسع أجهزة اختبار التسرب وقوة الإغلاق، وأجهزة اختبار الأداء الفيزيائي لعبوات المنتجات الطبية. اطلب تفاصيل الطريقة، وأشكال العينات المتوافقة، وأدلة التحقق من الصلاحية الخاصة بالتطبيق قبل تحديد مدى ملاءمة MLT-V100 لاستخدام معين.

كيفية اختيار جهاز الاختبار والتحقق من صلاحيته

ابدأ بتحديد عطل المنتج الذي يجب منعه، وأصغر عيب ذي صلة أو مستوى تسرب ينبغي للاختبار كشفه بصورة موثوقة. حدّد أبعاد المنتج ومواده وحجمه الداخلي أو حيزه الغازي وهندسة الإغلاق ومدى الضرر المقبول للعينة. أدرج معدل الإنتاج المتوقع، وما إذا كان الاختبار مخصصًا لأخذ عينات مختبرية أم لمحطة على خط الإنتاج. تتيح هذه المعلومات للموردين اقتراح طريقة وتجهيزات تلائم التطبيق، بدلًا من تقديم جهاز بناءً على رقم حساسية معلن فقط.

اطلب إجراء تجربة باستخدام عينات ممثلة مطابقة للمواصفات وعينات ذات عيوب موصوفة الخصائص تعكس أنماط الإخفاق المحتملة. وتحقق من قدرة الكشف في ظل التنوعات المتوقعة في حجم العبوة وحيزها الغازي ودرجة الحرارة ومناولة المشغّل. سجّل حالات القبول الخاطئ والرفض الخاطئ ضمن نطاق التجربة، وحدد ما إذا كان عدد العينات كافيًا للتحقق المقصود. وراجع تبديل التجهيزات، وضوابط الوصفات، وتخزين النتائج، وإمكانية الوصول إلى المعايرة، وطريقة تحديد العينات الفاشلة وعزلها.

تستحق أعمال التركيب والضبط الدوري القدر نفسه من الاهتمام الذي تستحقه القدرة الأولية. تحقق من متطلبات المرافق وحدود البيئة وصيانة التجهيزات وتدريب المشغّلين وتوافر دعم المعايرة أو الخدمة. وضع جدولًا موثقًا يستند إلى تعليمات الشركة المصنّعة والاستخدام ومتطلبات نظام الجودة؛ فلا يوجد فاصل زمني موحد يناسب جميع الأجهزة. ويمكن للفحوص الدورية باستخدام مراجع تسرب أو عينات عيوب مناسبة أن تكشف الانجراف أو تلف موانع التسرب أو أخطاء الإعداد قبل أن تؤثر في قرارات الإنتاج.

تكاليف الملكية والاتجاهات المستقبلية

سعر الشراء جزء واحد فقط من التكلفة الإجمالية للملكية. أدرج التجهيزات اللازمة لكل شكل من أشكال المنتجات، والتركيب، وعينات التحقق من الصلاحية، والمعايرة، والصيانة، وموانع التسرب الاحتياطية، ووقت المشغّلين، وإدارة البيانات، وأي غازات أو مواد استهلاكية. وقد تترتب على الطرق الإتلافية أيضًا تكلفة المنتجات التي يتم التخلص منها والتخلص من المخلفات. وفي خطوط الإنتاج الآلية، احتسب تكاليف التكامل وفترات التوقف أثناء تبديل التجهيزات. وقد يكون النظام الأعلى سعرًا أوفر اقتصاديًا إذا خفّض فقدان العينات المتكرر أو تكاليف العمالة، ولكن فقط عند إثبات هذه الوفورات لحجم العمل المقصود.

قدّر العائد على الاستثمار بمقارنة عملية أساسية بالطريقة المقترحة على مدى فترة محددة. استخدم حجم الاختبارات المتوقع، ودقائق العمل لكل اختبار، وقيمة العينات، وتكاليف الخدمة، وتكاليف إعادة الاختبار التي يمكن تجنبها. تعامل بحذر مع تقديرات انخفاض الشكاوى أو عمليات الاستدعاء، ما لم تدعمها بيانات داخلية موثوقة. أدرج تكاليف التحقق من الصلاحية والانتقال، وأجرِ تحليل حساسية لافتراضات الإنتاجية والرفض الخاطئ. وتُعد النتيجة تقديرًا للشراء، وليست ضمانًا لتحقيق وفورات مستقبلية.

يتجه اختبار التسرب نحو مزيد من المناولة الآلية، والسجلات الإلكترونية، ومعدات الإنتاج المتصلة، وزيادة استخدام الطرق غير الإتلافية حيثما كان ذلك مناسبًا من الناحية الفنية. وتزيد هذه التطورات من أهمية ضوابط الوصول، ووصفات الاختبار القابلة للتتبع، وسلامة البيانات، وإدارة التغيير. وقد تستلزم مواد التعبئة الجديدة وأهداف الكشف عن عيوب أصغر إعادة تقييم الطريقة أيضًا. عند طلب عرض سعر من paratronix، قدّم عينات ممثلة ومعدل الإنتاج المستهدف والمعايير ذات الصلة والوثائق المطلوبة، حتى يمكن تقييم جهاز اختبار التسرب المقترح وفقًا لمواصفات واضحة.
