ما الذي يقيسه مقياس السُمك ولماذا يُعد ذلك مهمًا

يقيس مقياس السُمك المسافة بين السطحين المتقابلين للمادة، أو يحدد بُعد إحدى الطبقات باستخدام طريقة قياس فيزيائية مناسبة. وقد تمثل النتيجة، بحسب التطبيق، السُمك الكلي للوح أو سُمك الطلاء أو سُمك الجدار المتبقي. وتخدم هذه الكميات أغراضًا هندسية مختلفة، لذا ينبغي للمشترين تحديد ما يجب قياسه بدقة قبل مقارنة الأجهزة. وتشمل الوحدات الشائعة الميكرومتر والمليمتر، مع مواءمة قدرة القياس لمقدار تفاوت المنتج.

يؤثر السُمك في استهلاك المواد والسلوك الميكانيكي وأداء عمليات التحويل وملاءمة المنتج داخل التجميع. ففي مجال التغليف، قد يؤثر التفاوت في الصلابة وانتظام الإحكام وأداء الحاجز، رغم أن السُمك وحده لا يثبت هذه الخصائص. وفي صناعة الورق، يسهم السُمك المقاس في تحديد الحجمية وسلوك التغذية. أما في صيانة المعادن، فيساعد قياس سُمك الجدار المتبقي المهندسين على تقييم فقدان المادة. ويربط برنامج القياس المفيد نتائج السُمك بقرار تصنيعي أو معيار قبول أو إجراء صيانة محدد.

تعتمد القيمة المقاسة أيضًا على كيفية استجابة المادة أثناء الاختبار. فقد تعطي الورقة القابلة للانضغاط قراءات مختلفة عند اختلاف ضغط التلامس، في حين قد يزيد السطح الخشن من التفاوت الموضعي. وتطرح المواد متعددة الطبقات سؤالًا آخر: هل يتعلق المتطلب بالبنية كاملة أم بطبقة بعينها؟ إن تحديد الكمية المراد قياسها وحالة العينة وموقع أخذ العينة وإجراء القياس يجعل النتائج أكثر قابلية للمقارنة بين المشغلين ونوبات الإنتاج ومختبرات الموردين.

مبادئ عمل قياس السُمك

تقيس أجهزة التلامس الإزاحة بين سندان مرجعي وقدم قياس. توضع العينة بين هذين السطحين، ويحدد نظام ميكانيكي أو إلكتروني المسافة الفاصلة بينهما. وبالنسبة إلى المواد المرنة، قد تؤثر مساحة القدم والقوة المطبقة وسرعة الاقتراب ومدة المكوث في النتيجة. لذلك تكون طريقة التلامس المضبوطة أكثر قابلية للتكرار من ضغط عينة لينة بأداة يدوية غير مناسبة، شريطة أن يتوافق الجهاز والإجراء مع المادة.

يقدّر مقياس السُمك بالموجات فوق الصوتية السُمك من زمن انتقال نبضة صوتية عبر المادة. وفي قياس الصدى النبضي المعتاد، يساوي السُمك سرعة الصوت مضروبة في زمن الانتقال ذهابًا وإيابًا ومقسومة على اثنين. وتتطلب الطريقة عمومًا الوصول إلى سطح واحد، لكن الدقة تعتمد على اختيار سرعة الصوت المناسبة والمسبار والاقتران الصوتي وتفسير الصدى. وقد تجعل الطلاءات والانحناء والبنى الحبيبية الخشنة ودرجات الحرارة المرتفعة القياس أكثر تعقيدًا.

تستدل طرق أخرى على السُمك من الاستجابات الكهرومغناطيسية أو البصرية. ويُستخدم الحث المغناطيسي عادةً لقياس الطلاءات غير المغناطيسية على ركائز حديدية، بينما تُستخدم طرق التيارات الدوامية عادةً لتقييم الطلاءات غير الموصلة على معادن مناسبة غير حديدية. وقد تستخدم الأنظمة البصرية مستشعرات إزاحة متقابلة أو تحدد الواجهات في المواد الشفافة المتوافقة. ولكل مبدأ حدود تطبيقية؛ إذ تحدد الانعكاسية والتوصيلية وخصائص الركيزة وبنية الطبقات ما إذا كانت تقنية معينة قادرة على إنتاج نتيجة يمكن الاستناد إليها.

الأنواع الرئيسية لمقاييس السُمك

تُستخدم مقاييس التلامس المكتبية على نطاق واسع للورق والأغشية البلاستيكية والصفائح والرقائق وغيرها من العينات التي يمكن وضعها بين سطحي القياس. ويرتكز الاختيار غالبًا على هندسة التلامس والضغط ومدى القياس وإمكانية الوصول إلى العينة. وتوفر الميكرومترات اليدوية فحوصًا ملائمة للمواد المناسبة، لكن ينبغي الانتباه إلى التحكم في القوة وطريقة الاستخدام. وتصبح أجهزة المختبر المخصصة ذات قيمة عندما تتطلب طريقة محددة تحميلًا متسقًا وقياسات متكررة لعدد كبير من العينات.

تناسب مقاييس السُمك المحمولة بالموجات فوق الصوتية كثيرًا من مهام الفحص التي تشمل الأنابيب والخزانات والصفائح والمكونات التي يمكن الوصول إليها من جانب واحد. أما مقاييس سُمك الطلاء فتخدم متطلبًا مختلفًا، هو قياس طبقة سطحية فوق ركيزة متوافقة. ولا ينبغي التعامل مع هذه الأجهزة على أنها قابلة للتبادل. فقد لا يناسب جهاز مُختار لقياس الطلاء على الفولاذ قياس السُمك الكلي لصفائح البوليمر، وقد يواجه مقياس الموجات فوق الصوتية الأساسي صعوبة في قياس الأغشية الرقيقة جدًا أو الصفائح المركبة المعقدة.

تدعم الأنظمة غير التلامسية التطبيقات التي قد يؤدي فيها التلامس إلى تشويه المادة المتحركة أو ترك أثر عليها أو إعاقة حركتها. ويمكنها، بحسب التقنية، توفير مقاطع قياس متواصلة والمساعدة في اكتشاف التفاوت عبر شريط الإنتاج. وقد يتطلب تركيبها تثبيتًا مستقرًا والتحكم في الاهتزاز ومسارات بصرية نظيفة والتحقق من صلاحيتها للتطبيق. وينبغي للمشترين مقارنة الفحوص الموضعية المختبرية بالمراقبة المستمرة وفقًا للقرارات التي يدعمها كل منها، بما في ذلك ما إذا كانت عملية الإنتاج تحتاج إلى تغذية راجعة فورية أو اختبارات قبول دورية.

التطبيقات في التغليف وضبط الجودة الصناعية

تستخدم شركات تحويل مواد التغليف قياسات السُمك أثناء فحص المواد الواردة وإعداد الإنتاج وضبط العملية واعتماد اللفائف النهائية. ويمكن لأخذ عينات عبر عرض الشريط وعلى امتداده أن يكشف تفاوتًا قد لا يظهر في قراءة واحدة. ويراقب منتجو الورق والكرتون السُمك المقاس لضمان اتساق عمليات التحويل، بينما يقيّم مصنعو الأغشية التجانس البُعدي وفقًا لمواصفات العملاء. وينبغي أن تراعي خطط أخذ العينات سلوك العملية وهندسة اللفافة وعواقب قبول مواد تتجاوز حدود التفاوت المتفق عليها.

يمكن لفرق تغليف المنتجات الطبية استخدام بيانات السُمك إلى جانب نتائج قوة الإحكام والتسرب والنفاذية عند التحقيق في التغييرات التي تطرأ على المواد أو العمليات. ويجيب كل اختبار عن سؤال مختلف، ولا يثبت التوافق البُعدي سلامة العبوة أو الحفاظ على التعقيم. فعلى سبيل المثال، قد تستوفي مادة مركبة مواصفات السُمك مع استمرار وجود عيب في الإحكام. ويساعد الجمع بين الاختبارات المتكاملة الفرق على التحقق مما إذا كان الانحراف ناشئًا عن المادة أو عملية التحويل أو عملية الإحكام.

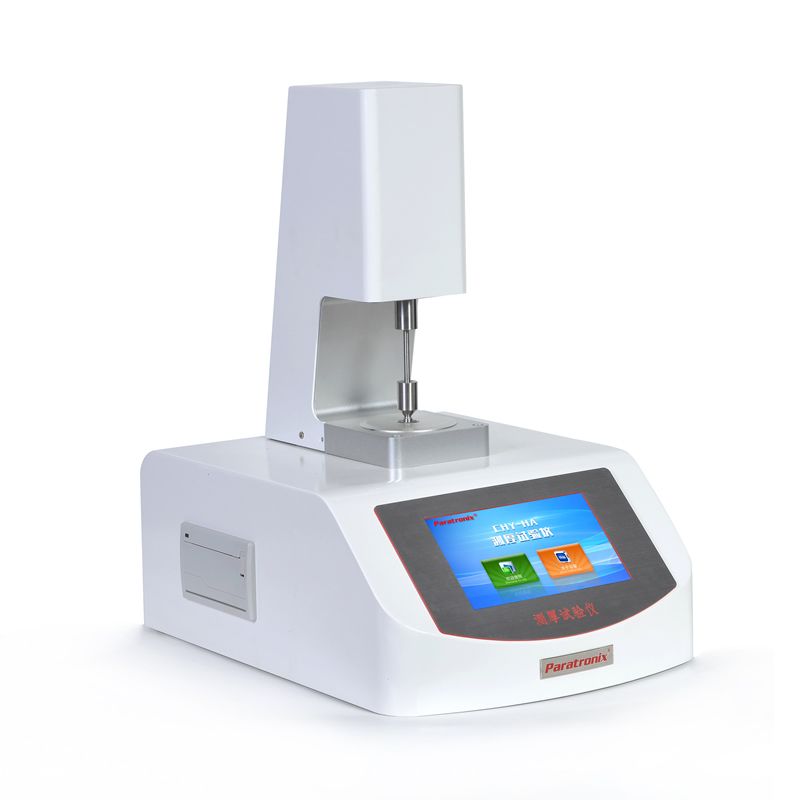

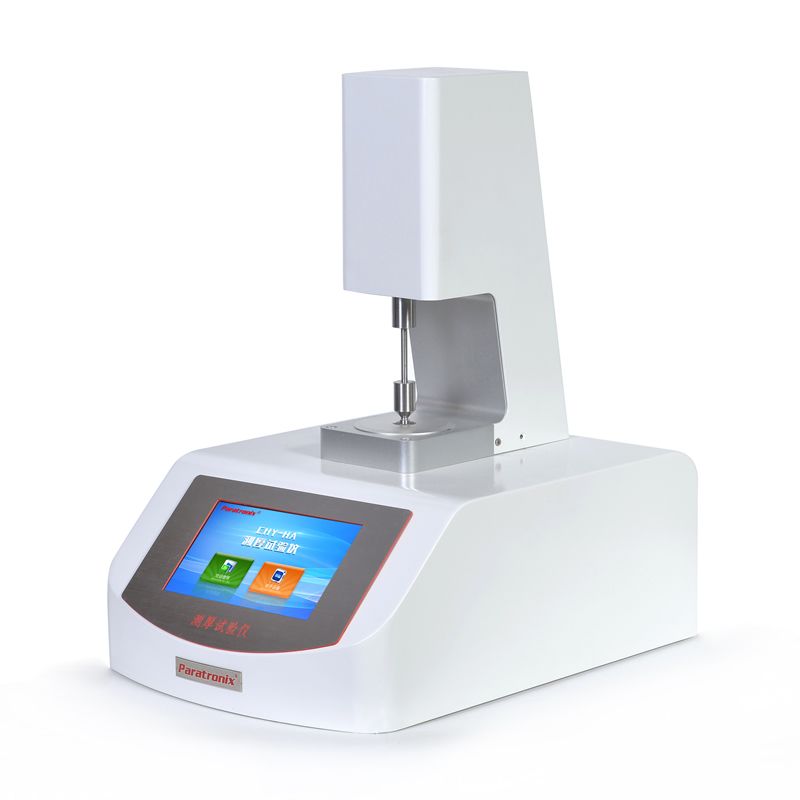

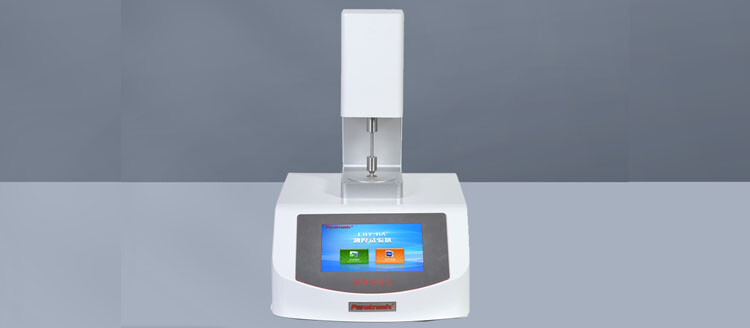

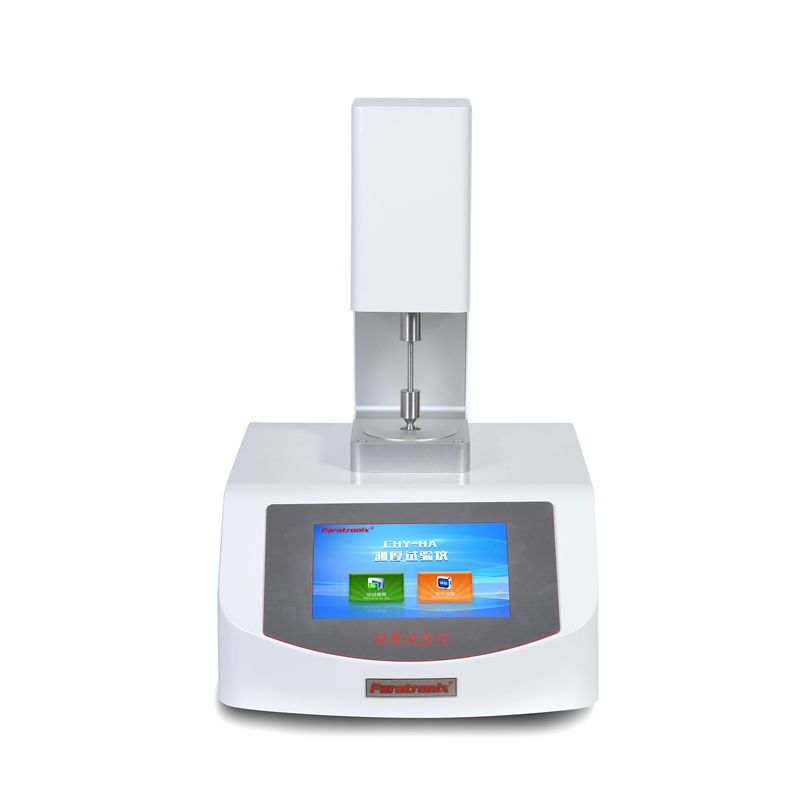

تعرض paratronix مقياس السُمك PTT-03A بوصفه منتجًا ذا صلة يمكن للمشترين تقييمه وفقًا لموادهم وطرقهم. كما تشمل مجموعة منتجاتها المقدمة معدات اختبار نفاذية بخار الماء والتسرب والعزم ومعامل الاحتكاك ونفاذية الهواء والأداء الفيزيائي لتغليف المنتجات الطبية. وتناسب هذه المجموعة المختبرات التي تخطط لإجراء قياسات متكاملة. اطلب مواصفات PTT-03A الموثقة واختبار عينات للتأكد من ملاءمته، بما في ذلك ظروف التلامس وقدرة القياس ووظائف إعداد التقارير المتاحة.

المعايير ذات الصلة وقابلية تتبع القياس

اختر طريقة الاختبار وفقًا للمادة والمتطلبات التعاقدية. يتناول ISO 534 قياسات السُمك والكثافة والحجم النوعي للورق والكرتون. ويغطي ISO 4593 قياس سُمك الأغشية والصفائح البلاستيكية بالمسح الميكانيكي، بينما يقدم ASTM D6988 إرشادات لتحديد سُمك عينات الأغشية البلاستيكية. وهذه المراجع ليست تعليمات قابلة للتبادل. راجع الإصدار المعمول به ونطاقه وإعداد العينات وظروف القياس المحددة قبل تحديد مواصفات المعدات أو مقارنة النتائج.

في التطبيقات الأخرى، يصف ISO 2808 طرق تحديد سُمك طبقات الطلاء والورنيش، بينما يتناول ISO 16809 تحديد السُمك بالموجات فوق الصوتية. ولا تثبت الإشارة إلى معيار في عرض الأسعار أن كل تكوين يفي بجميع المتطلبات ذات الصلة. اطلب من المورد تحديد الطريقة المعمول بها وتوثيق كيفية دعم الجهاز المقترح لها. كما تسهم أدلة المعايرة وإجراءات المشغلين وبيئة المختبر في تحديد مدى ملاءمة القياس الناتج للغرض المقصود.

ينبغي إجراء المعايرة باستخدام مراجع مناسبة ذات قابلية تتبع وعدم يقين موثقين. وينبغي أن تشمل الفحوص الروتينية أيضًا ثبات الصفر وحالة أسطح القياس، وقوة التلامس أو ضغطه عند الاقتضاء. وتوفر paratronix رمز الائتمان الاجتماعي الموحد 91370105689842696E بوصفه معلومات تسجيل تجاري. ويساعد ذلك على التحقق من هوية المورد؛ أما القبول الفني فينبغي أن يستند بشكل منفصل إلى وثائق الجهاز وأدلة المعايرة والأداء المثبت وفقًا لطريقة المشتري. احتفظ بهذه السجلات مرتبطة بتعريف الجهاز وسجل مراجعاته.

كيفية اختيار مقياس السُمك

ابدأ بمواصفات تطبيق مكتوبة تغطي تركيب المادة والسُمك المتوقع والتفاوت وأبعاد العينة وملمس السطح وقابليته للانضغاط. حدّد ما إذا كان الوصول إلى السطحين ممكنًا وما إذا كان الاختبار قد يترك أثرًا. ثم حدّد الطريقة المطلوبة وظروف التلامس والضوابط البيئية. تمنع هذه المواصفات خطأ شراء شائعًا: اختيار جهاز بمدى قياس جذاب مع إغفال الظروف الفيزيائية اللازمة للحصول على نتائج ذات معنى للمنتج الفعلي.

قيّم الدقة المعروضة ودقة المواصفات وقابلية التكرار وعدم يقين القياس كلًّا على حدة. فظهور زيادات صغيرة على الشاشة لا يثبت تحقق دقة مماثلة. اطلب معلومات الأداء عبر مدى القياس المقصود وفي الظروف ذات الصلة. واستخدم عينات ممثلة قريبة من حدود القرار أثناء التقييم، بما فيها الأسطح الصعبة أو المواد القابلة للانضغاط. وعندما تكون حدود القبول ضيقة، قيّم ما إذا كان عدم يقين القياس قد يغير قرار المطابقة، واتفق على قاعدة قرار مناسبة قبل بدء الفحص الروتيني.

تستحق المتطلبات التشغيلية القدر نفسه من الاهتمام. تحقّق من سهولة التعامل مع العينات وعمق الحلق وسرعة القياس وتدريب المشغلين وتصدير البيانات وتوافر الخدمة. واطلب عرضًا توضيحيًا باستخدام إجراء متفق عليه، وقارن النتائج بطريقة مرجعية معتمدة متى أمكن. وبالنسبة إلى مقياس السُمك PTT-03A، اطلب من paratronix تأكيد التكوين المورّد والوثائق الداعمة خطيًا. وينبغي أن تحدد مواصفات الشراء معايير القبول والملحقات المشمولة ومخرجات المعايرة ومسؤوليات التركيب وشروط معالجة حالات عدم اجتياز اختبار القبول.

التشغيل اليومي وتكلفة الملكية الإجمالية

يبدأ سير العمل العملي بتعريف العينة وتهيئتها المطلوبة وفحص أسطح القياس. تحقق من الصفر ومن مرجع مناسب قبل الاختبار، ثم قِس المواقع التي يحددها إجراء أخذ العينات. تجنب التجاعيد والطيات غير المقصودة والتلوث والمناطق المتضررة، ما لم تكن هذه السمات هي موضع الفحص. سجّل القراءات الفردية إلى جانب الإحصاءات الملخصة التي تتطلبها الطريقة. واحتفظ بمعلومات كافية عن المواقع للتمييز بين تفاوت المادة وأخطاء المناولة أو انجراف الجهاز.

ينبغي أن تعكس فترات الصيانة الاستخدام والبيئة وإرشادات الشركة المصنعة ونتائج التحقق السابقة. نظّف أسطح التلامس بالطريقة المناسبة، وافحص الأجزاء المتحركة، وتحقق من التغييرات غير المتوقعة قبل اعتماد قياسات مشكوك فيها. وتتطلب أنظمة الموجات فوق الصوتية الانتباه إلى حالة المسبار ومادة الاقتران وإعدادات السرعة. وقد تلزم إعادة المعايرة بعد الإصلاح أو الصدمات أو النقل أو الإخفاق في التحقق. وينبغي أن يراعي الإجراء الموثق للتعامل مع فشل الفحوص ما إذا كانت النتائج السابقة لا تزال صالحة وما إذا كانت المواد المتأثرة بحاجة إلى إعادة تقييم.

تشمل تكلفة الملكية الإجمالية سعر الشراء والملحقات والمعايرة والتدريب والمواد الاستهلاكية ورسوم البرامج عند الاقتضاء والصيانة وفترات التوقف. كما تشمل وقت المشغلين وعواقب قرارات القبول أو الرفض غير الصحيحة. قدّر العائد على الاستثمار باستخدام أرقام أساسية موثقة لجهد الفحص وإعادة العمل والخردة والشكاوى. وتجنب إرجاع جميع التحسينات إلى الجهاز؛ إذ تعتمد الفوائد على جودة أخذ العينات وكفاءة العاملين ومدى تحويل نتائج القياس إلى تغييرات فعالة في العملية.

الاتجاهات المستقبلية والخطوة التالية للشراء

يتجه قياس السُمك نحو السجلات المترابطة والمناولة الآلية وارتباط أوثق بضبط الإنتاج. ويمكن للنقل الرقمي أن يقلل أخطاء النسخ، بينما تساعد القياسات الموسومة بالموقع على كشف الأنماط عبر الصفائح أو اللفائف. وعند تطبيق التعديلات الآلية، ينبغي للمصنعين التحقق من سلوك المستشعرات وتوقيت الاستجابة وحدود التحكم. وتعتمد الأتمتة المفيدة على استقرار عملية القياس والفهم الواضح لمتغيرات الإنتاج التي تؤثر في تفاوت السُمك المرصود.

يؤدي تقليل استخدام المواد وزيادة المحتوى المعاد تدويره وتعقيد بنى التغليف إلى تحديات إضافية في القياس. فقد تتطلب البنية الأقل سُمكًا ضبطًا أدق، بينما قد تعقّد الأسطح المتفاوتة أو قابلية الانضغاط إجراء المقارنات. وقد تحتاج المختبرات إلى طرق متكاملة للتمييز بين السُمك الكلي وسلوك الطبقات الفردية. لذا ينبغي لفرق المشتريات أن تراعي المواد المستقبلية واحتياجات الترقية الواقعية، بما في ذلك توافق البيانات ودعم الخدمة، مع اشتراط أدلة على أي قدرة مقترحة تؤثر في قبول المنتج.

لبدء مناقشة فنية مع paratronix، قدّم مواد ممثلة وحدود السُمك والمعيار المطلوب وحجم الاختبارات المتوقع واحتياجات إعداد التقارير. واطلب تقييمًا لمقياس السُمك PTT-03A وعرض أسعار يحدد التكوين ونطاق المعايرة والتدريب وشروط الدعم. وبالنسبة إلى تطبيقات الورق، تقدم المقالة ذات الصلة What Does a Paper Thickness Tester Measure, and Why Does It Matter in QC? موضوعًا مناسبًا للمتابعة. استند في قرار الشراء النهائي إلى ملاءمة التطبيق الموثقة ونتائج القبول المتفق عليها.
