ما الذي يفعله جهاز اختبار الختم الحراري وفقًا لمعيار ASTM F2029

جهاز اختبار الختم الحراري هو أداة مختبرية تُلحم أسطح مواد التغليف القابلة للختم الحراري باستخدام درجة حرارة وضغط ومدة تماس مضبوطة. ويساعد مهندسي التغليف على دراسة كيفية تكوين الأغشية والصفائح والورق المطلي وغيرها من التركيبات المتوافقة للأختام. وتشمل المخرجات المعتادة عينات مختبرية للتقييم اللاحق وبيانات تصف العلاقة بين ظروف الختم والأداء. يُعد الجهاز الأختام؛ أما تحديد قوتها أو سلامتها أو ملاءمتها فيتطلب قياسات إضافية تُختار وفقًا لتطبيق التغليف.

ASTM F2029 ممارسة معيارية لإعداد أختام حرارية مختبرية بهدف تحديد قابلية المواد الحاجزة المرنة للختم، كما تقاس بقوة الختم. ويوفر المعيار إطارًا لإعداد العينات في ظروف مضبوطة، ولا يفرض وصفة ختم موحدة لجميع الحالات. ينبغي للمستخدمين الرجوع إلى الإصدار المعمول به للاطلاع على متطلباته التفصيلية. فقد يؤدي ضبط درجة الحرارة أو الضغط أو مدة المكوث الملائم لتركيبة مانعة للتسرب معينة إلى التصاق غير كافٍ أو تشوه أو تلف في تركيبة أخرى.

احرص على التمييز بين أدوار المعايير ذات الصلة عند التخطيط للدراسة. يتناول ASTM F88/F88M اختبار قوة ختم المواد الحاجزة المرنة بعد إعداد العينات وتهيئتها. أما ASTM F1921 فيتناول قوة الالتصاق الساخن، أي قوة الختم قبل أن يبرد تمامًا. وتجيب هذه القياسات عن أسئلة مختلفة. ولا يثبت الختم المختبري وحده، ولا حتى نتيجة القوة المواتية، سلامة العبوة أو مدة صلاحيتها أو الحفاظ على تعقيمها أو قبولها التنظيمي؛ إذ تتطلب هذه الاستنتاجات برنامج تحقق خاصًا بالتطبيق.

كيف تشكّل درجة الحرارة والضغط ومدة المكوث الختم

أثناء الختم الحراري بالتلامس، تنقل الفكوك الساخنة الطاقة عبر بنية مادة التغليف باتجاه أسطح مادة الختم المتقابلة. ومع التعرض الحراري المناسب، تلين طبقات مادة الختم المتوافقة أو تنصهر، وتكوّن رابطة تحت الضغط. ويؤثر في النتيجة تركيب هذه الطبقات وسُمكها وحالة سطحها وتاريخها الحراري. لذلك لا ينبغي اعتبار درجة الحرارة المعروضة للفك درجة حرارة السطح الفاصل الفعلية. فنقل الحرارة يستغرق وقتًا، وقد تستجيب التركيبات المختلفة بطرق متفاوتة لإعدادات الجهاز نفسها.

يجمع الضغط السطحين ويساعد على التكيف مع التفاوتات الطفيفة، بينما تحدد مدة المكوث طول الفترة التي تطبق فيها الفكوك الحرارة والضغط. وقد يؤدي التلامس غير الكافي إلى ختم غير مكتمل، في حين يمكن أن يؤدي التعرض الحراري أو الميكانيكي المفرط إلى تشوه التركيبة أو إزاحة مادة الختم. وتتفاعل هذه المتغيرات فيما بينها، لذا قد يؤدي تغيير أحد الإعدادات إلى تغيير تأثير إعداد آخر. وينبغي لأعمال التطوير استكشاف نطاق مفيد من الظروف بدلًا من الاعتماد على ختم واحد يبدو ناجحًا.

يؤثر التبريد أيضًا في تفسير النتائج، لأن قوة كثير من أختام البوليمر تزداد مع تصلبها. وقد يؤدي الختم أداءً مناسبًا بعد التبريد، لكنه يظل عرضة للفتح تحت الأحمال التي تحدث مباشرة بعد عملية الختم في الإنتاج. سجّل الفترة والظروف بين الختم والاختبار، وقِس قوة الالتصاق الساخن على نحو مستقل عند أهمية التحميل المبكر. وفي جميع الدراسات، اضبط اتجاه المادة والتلامس بين طبقات مادة الختم وإعداد العينات والظروف البيئية بما يكفي للتمييز بين سلوك المادة والتباين الإجرائي الذي يمكن تجنبه.

التكوينات الرئيسية لأجهزة اختبار الختم الحراري واستخداماتها

تستخدم أجهزة الختم المختبرية بالتلامس عادةً فكًا ساخنًا واحدًا مقابل سطح داعم، أو فكّين ساخنين يعملان على جانبي العينة. وتتيح بعض الأجهزة ضبط درجة حرارة الفك العلوي والسفلي كلٌّ على حدة. ويعتمد الترتيب المناسب على تركيب المادة وعملية الإنتاج الجاري دراستها. قد يكون التسخين المتماثل ملائمًا لبعض التركيبات، بينما تتطلب تطبيقات أخرى تسخينًا غير متساوٍ عن قصد. وينبغي للمشترين التأكد من الترتيب الفعلي للفكوك، لا استنتاجه من صورة المنتج أو اسم الطراز.

تُفيد الأجهزة ذات المحطة الواحدة في إجراء دراسات مضبوطة عند إعدادات متعاقبة. أما الأنظمة المتدرجة أو متعددة المحطات، فيمكنها إعداد أختام عند درجات حرارة متعددة ضمن تسلسل دراسة واحد، ما قد يقلل وقت الفحص الأولي. ويظل هذا التيسير معتمدًا على تجانس درجة الحرارة وقابلية مقارنة المحطات واتساق التعامل مع العينات. كما تؤثر أبعاد الفكوك وتشطيب سطحها والأغطية الواقية وأنماط الختم في ظروف التلامس. وينبغي تدوين هذه التفاصيل في سجل الطريقة، لأن الأجهزة التي تبدو متشابهة قد تنتج أختامًا مختلفة عند اختلاف ترتيبات التلامس فيها.

تختلف تقنيات الختم بالنبض والختم المستمر وغيرها عن الختم بالتلامس ذي درجة الحرارة الثابتة من حيث تاريخ التسخين والتبريد. وينبغي تقييم مدى ملاءمتها لدراسة معينة وفقًا لمعيار ASTM F2029 المعمول به والطريقة المقصودة. وبالمثل، يؤدي جهاز اختبار قوة الالتصاق الساخن وجهاز اختبار قوة الختم بعد التبريد وظيفتين مختلفتين، حتى عند استخدام عينات مختومة في كليهما. حدّد السؤال أولًا: قابلية المادة للختم، أو مقاومة الختم مباشرة بعد إجرائه، أو قوة الختم بعد التبريد، أو تسرب العبوة. ثم اختر مجموعة المعدات القادرة على الإجابة عنه.

سير عمل عملي للختم الحراري في المختبر

ابدأ بتحديد هدف مكتوب، مثل مقارنة تركيبتين لمادة الختم أو تحديد نطاق تشغيل أولي. سجّل هوية المادة ورقم التشغيلة وتركيبها وسُمكها واتجاهها وظروف تهيئتها ذات الصلة. جهّز عينات متسقة وحدد الأسطح المراد ملامستها بعضها ببعض. أنشئ مصفوفة دراسة تغطي درجة الحرارة ومدة المكوث والضغط، مع عدد كافٍ من الأختام المستقلة لتقييم التباين. حدّد طريقة التقييم ومعايير القرار قبل الاختبار لضمان أن تجيب البيانات الناتجة عن السؤال الهندسي الأصلي.

ركّب جهاز اختبار الختم الحراري وفقًا لدليل التشغيل، بما في ذلك مصدر الطاقة الكهربائية ومتطلبات الهواء المضغوط حيثما ينطبق، ومساحة الوصول حول الأجزاء الساخنة أو المتحركة. افحص نظافة الفكوك ومحاذاتها وأسطح التلامس وترتيبات قياس درجة الحرارة. اترك النظام حتى يستقر، وتحقق من الإعدادات ذات الصلة باستخدام الإجراءات المناسبة. قد لا تعكس قراءة ضغط التغذية مباشرةً الضغط عند العينة؛ إذ تؤثر هندسة الأسطوانة ومساحة تلامس الفك في ذلك. وثّق كيفية تحديد القوة المطبقة أو ضغط الختم في الجهاز.

أعد كل ختم وحدده دون خلط عينات من ظروف مختلفة. وبعد فترة التهيئة أو التبريد المحددة، قيّم قوة الختم باستخدام الطريقة المختارة، وسجّل عرض العينة وتكوين الاختبار وسرعته وسلوك الفشل حيثما ينطبق. ارسم الأداء مقابل ظروف الختم، وافحص التباين إلى جانب القيم المتوسطة. وسجّل القنوات والتشوه والانفصال الطبقي والملاحظات الأخرى على نحو منفصل. ينبغي أن توجه نتائج المختبر تجارب الإنتاج، لأن سرعة خط الإنتاج وهندسة الفكوك والتبريد والأحمال الميكانيكية قد تغيّر نطاق التشغيل القابل للاستخدام.

كيفية اختيار المعدات وتقييم تكلفة الملكية

ابدأ الاختيار بتحديد نطاق المواد والتجارب المقصودة. حدّد نطاق درجة الحرارة المطلوب واستقرارها وتجانسها والتحكم في مدة المكوث وإمكانات القوة المطبقة وأبعاد الفكوك وترتيب التسخين. ميّز بين دقة عرض القراءة والأداء المثبت: فالشاشة ذات التدريجات الدقيقة لا تثبت أداء القياس. اسأل الموردين عن كيفية التحقق من المواصفات والظروف التي يُجرى فيها ذلك. وحيثما أمكن، اطلب تقييمًا باستخدام مواد ممثلة وبروتوكول متفق عليه، على أن تتضمن النتائج قابلية التكرار وحالة العينة الملحوظة، لا القوة القصوى الاسمية فقط.

بعد ذلك، قيّم سهولة الاستخدام اليومية والأدلة التي يحتاج إليها مختبرك. وتشمل الاعتبارات ذات الصلة إمكانية إجراء المعايرة وإجراءات التنظيف والأغطية القابلة للاستبدال لأسطح التلامس وإدارة الوصفات وتصدير البيانات وحماية المشغلين ووثائق الخدمة. وقد تحتاج المختبرات التي تعمل ضمن أنظمة جودة رسمية أيضًا إلى صلاحيات وصول مضبوطة للمستخدمين وسجلات قابلة للتتبع وأنشطة تأهيل موثقة. تحقّق من استيفاء كل متطلب ضمن التكوين المعروض. فالعبارة العامة بشأن التوافق مع المعايير لا تثبت أن جميع الملحقات أو وظائف البرامج أو وثائق التأهيل مشمولة في عرض السعر.

تشمل التكلفة الإجمالية للملكية الجهاز والتركيب والمرافق والمعايرة والمواد الاستهلاكية والصيانة والتدريب والبرامج عند الاقتضاء ووقت التوقف. كما تشمل وقت الموظفين اللازم لإعداد العينات وتدوين الإعدادات ودراسة النتائج غير المتسقة وإعادة العمل. قارن عروض الأسعار على أساس عبء العمل نفسه ومعايير القبول نفسها. ويمكن لدراسة الجدوى تقدير الوفورات الناتجة عن تسريع فحص المواد أو تقليل التجارب المتكررة، لكن ينبغي أن تستند إلى الأحجام والتكاليف الفعلية لمختبرك. تجنب اعتبار انخفاض أعطال التغليف أو فاقد الإنتاج عائدًا ماليًا مضمونًا.

سيناريوهات التطبيق ومجموعة معدات Paratronix

تستخدم شركات تحويل الأغشية دراسات الختم المختبرية لمقارنة تركيبات مواد الختم ودراسة تفاوت المواد. وتدرس فرق تغليف الأغذية نوافذ المعالجة للعبوات التي تتعرض لمتطلبات المناولة أو التعبئة أو التوزيع. كما تقيّم فرق التغليف الطبي ظروف الختم ضمن برنامج تحقق أوسع. وبالنسبة إلى الأجهزة الطبية المعقمة نهائيًا، يحدد ISO 11607 متطلبات ذات صلة بالتغليف والتحقق من صحة العمليات عند انطباقه. ويمكن لبيانات ASTM F2029 أن تدعم التطوير، لكنها لا تحل محل التحقق من عمليات التشكيل والختم والتجميع الفعلية المستخدمة للعبوة النهائية.

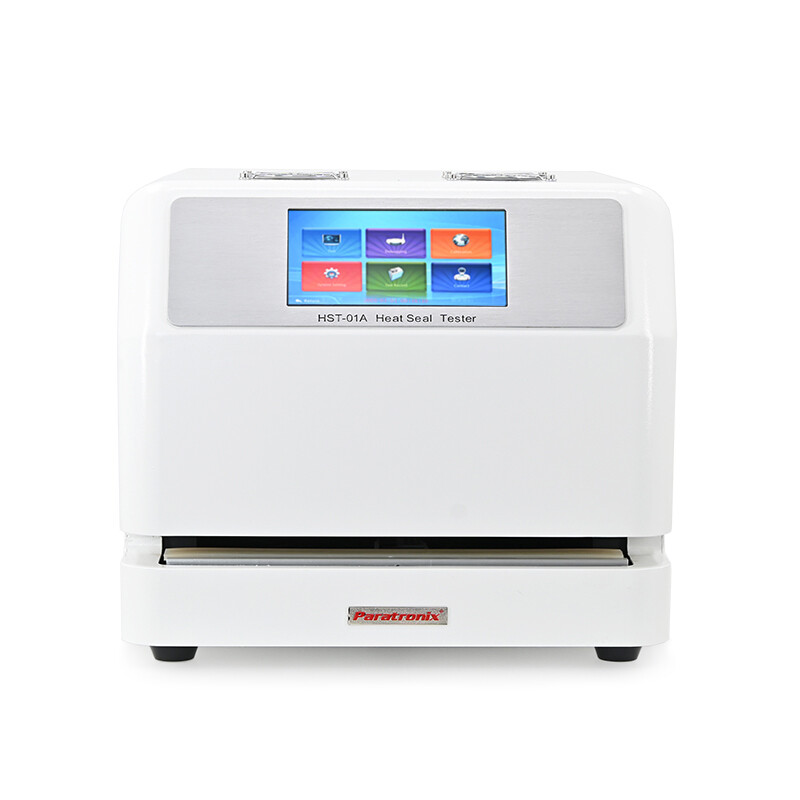

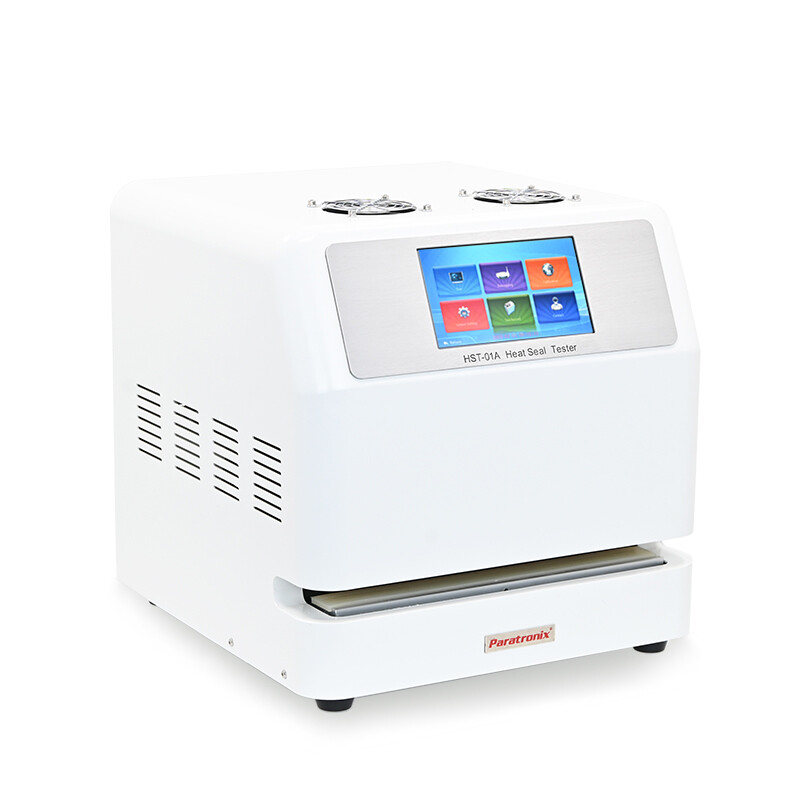

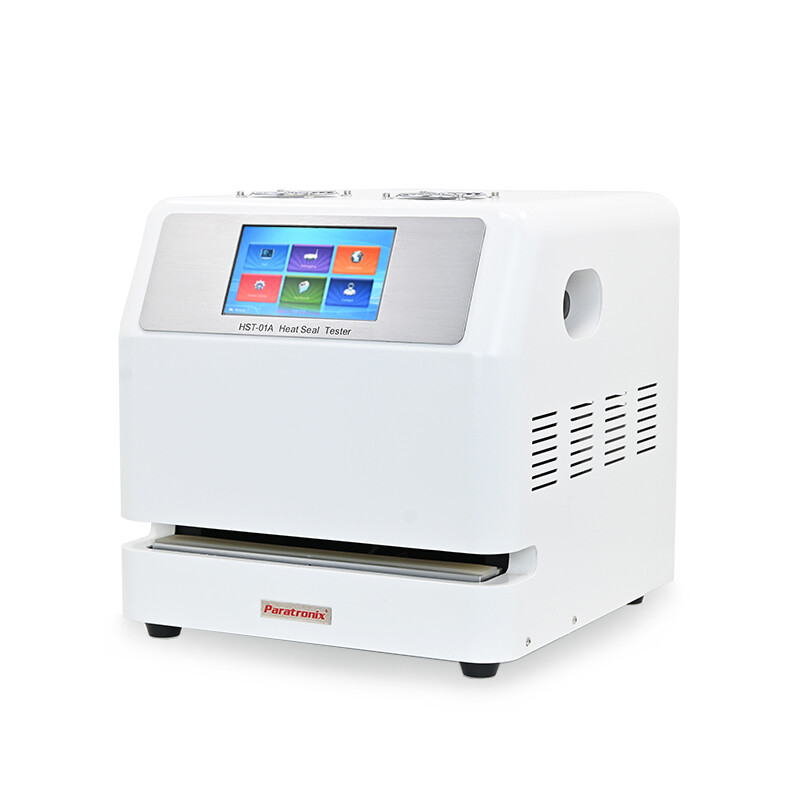

بالنسبة إلى المشترين الذين يدرسون منتجات paratronix، فإن جهازي HST-01A Heat Seal Tester وHST-01B Heat Seal Tester من الطرازات ذات الصلة التي يمكن تقييمها وفقًا لمتطلبات الدراسة المذكورة أعلاه. اطلب وثائق فنية حديثة تتناول تصميم الفكوك ونطاقات التحكم وإجراءات التحقق والمرافق والملحقات ودعم الخدمة قبل الاختيار بينهما. ولا تثبت معلومات الشركة المقدمة المواصفات المقارنة للطرازين. لذا ينبغي أن يبدأ نقاش الشراء المفيد بتركيب المادة وأبعاد العينة والمعايير المقصودة وحجم الاختبارات المتوقع.

تشمل مجموعة منتجات paratronix أيضًا معدات اختبار التسرب واختبار قوة الختم واختبار نفاذية بخار الماء واختبار الأداء الفيزيائي للتغليف الطبي. ويوفر هذا التنوع أساسًا لمناقشة القياسات المكملة خلال تطوير التغليف. اختر القياسات وفقًا لآلية الفشل؛ فقوة الختم والتسرب وانتقال الرطوبة خصائص مختلفة. وللتحقق من أهلية المورد، فإن معرّف الشركة المقدم هو Unified Social Credit Code 91370105689842696E؛ وهو يحدد هوية الشركة ولا ينبغي تقديمه على أنه شهادة منتج أو دليل على كفاءة المختبر.

الصيانة والمواد الناشئة وأولويات الاختبار المستقبلية

حدّد فترات الصيانة استنادًا إلى تعليمات الشركة المصنّعة وشدة التشغيل والتعرض للتلوث ونظام الجودة لديكم. وينبغي أن تشمل الفحوصات الدورية أسطح التلامس النظيفة والأغطية المتضررة ومحاذاة الفكوك وحالة النظام الهوائي عند الاقتضاء واتساق درجة الحرارة والقوة والتوقيت. سجّل الإصلاحات والتعديلات، ثم قيّم ما إذا كان من الممكن أن تؤثر في النتائج السابقة أو المستقبلية. وبعد إجراء تغييرات كبيرة، تحقّق من الأداء قبل استئناف الدراسات الروتينية. فالجهاز المستقر والطريقة الموثقة يجعلان المقارنات طويلة الأمد أكثر فائدة من الاختبارات المتكررة مع تغييرات غير مضبوطة في الإعداد.

يراعي تطوير التغليف على نحو متزايد التركيبات القابلة لإعادة التدوير وتقليل استخدام المواد وأنظمة مواد الختم البديلة. وقد تغيّر هذه التحولات الاستجابة الحرارية والصلابة وسلوك بدء الختم ومقاومة التباين في المعالجة. ويساعد جهاز اختبار الختم الحراري المهندسين على رسم خريطة لهذه التأثيرات قبل تجارب الإنتاج. اختبر باستخدام دفعات مواد وظروف تشغيل واقعية بدلًا من افتراض أن وصفة معتمدة تنتقل كما هي إلى تركيبة جديدة. وعندما يكون التلوث عاملًا ذا صلة، صمّم دراسة تحدٍّ منفصلة ومضبوطة، وميّزها بوضوح عن أعمال تقييم قابلية الختم الأساسية على الأسطح النظيفة.

ينبغي أن تعطي قرارات المعدات المستقبلية الأولوية لإعدادات قابلة للتتبع، وإمكانية التحقق، وسجلات بيانات مفيدة، وارتباط واضح بين الدراسات المختبرية وسلوك الإنتاج. ابدأ استفسارًا إلى paratronix بعينات ممثلة والتطبيقات المستهدفة والمعايير المطلوبة واحتياجات إعداد التقارير، ثم اطلب توصية موثقة بالطراز ونطاق التوريد. وللتخطيط لمزيد من الطرق، راجع الموضوعين ذوي الصلة: إعداد جهاز اختبار الختم الحراري وفق ASTM F2029: درجة الحرارة والضغط ومدة المكوث، وجهاز اختبار الختم الحراري مقابل جهاز اختبار قوة الالتصاق الساخن: ما معايير ASTM المنطبقة؟
