الملخص

ASTM F1249-25، المعنون رسميًا طريقة الاختبار القياسية لمعدل انتقال بخار الماء عبر الأفلام والصفائح البلاستيكية باستخدام مستشعر الأشعة تحت الحمراء المعدل، هو معيار معترف به عالميًا وذو درجة تحكيمية لقياس أداء حاجز الرطوبة للمواد البوليمرية المرنة. توضح هذه المقالة بشكل منهجي مبدأ الاختبار، ونطاق التطبيق، وسير العمل التشغيلي الموحد، ومؤشرات الاختبار الأساسية، وسيناريوهات التطبيق الصناعي، والمزايا التقنية مقارنة بالطرق الوزنية التقليدية، وتفسير البيانات الموحد المتوافق مع ASTM F1249، لتكون مرجعًا مهنيًا للبحث والتطوير، وفحص الجودة عند الاستلام، والاختبار لدى طرف ثالث، واعتماد المواد في صناعات التعبئة والتغليف، والإلكترونيات، والأدوية، والأغذية.

1. نظرة عامة ونطاق المعيار

1.1 تعريف المعيار والإصدار

تم تطوير ASTM F1249 من قبل لجنة ASTM F02 الخاصة بمواد الحواجز المرنة; والإصدار الساري الأحدث هو F1249-25، والذي يحل محل F1249-20. وهو يحدد تقنية الكشف بالأشعة تحت الحمراء المعدلة مع تدفق غاز لقياس نفاذ بخار الماء عبر ركائز رقيقة مرنة تحت فروق مضبوطة بدقة في درجة الحرارة والرطوبة النسبية.

1.2 المواد القابلة للتطبيق

تغطي هذه الطريقة الأفلام والصفائح البوليمرية أحادية الطبقة ومتعددة الطبقات والمطلية والمعدنة بسمك أقصى يصل إلى 3 mm، بما في ذلك:

البوليمرات الاصطناعية: PE, PP, PET, PA, PVC, EVOH, PVDC, PLA أفلام قابلة للتحلل

الصفائح المركبة: مركبات رقائق الألومنيوم، الأفلام المعدنية المفرغة، الصفائح الحاجزة المطلية

ركائز حاجزة مرنة طبيعية، أغشية بوليمرية معدلة قائمة على مصادر حيوية

المستبعد: الكتل البلاستيكية الصلبة السميكة، الرغوات المسامية دون طبقات حاجزة مستمرة، العينات الصلبة غير القابلة للإغلاق.

1.3 المعايير الأساسية القابلة للقياس

وفقًا لمتطلبات ASTM F1249، يمكن حساب ثلاثة مؤشرات حاجز رئيسية من بيانات الكشف بالأشعة تحت الحمراء في الحالة المستقرة:

معدل انتقال بخار الماء (WVTR): المخرج الرئيسي، الوحدة: g/(m²·24h)، ويمثل كتلة بخار الماء التي تمر عبر وحدة المساحة في اليوم

نفاذية بخار الماء: WVTR مقسومًا على فرق الضغط الجزئي لبخار الماء عبر العينة، الوحدة: g/(m²·s·Pa)

معامل نفاذية بخار الماء: صالح فقط للمواد المتجانسة أحادية الطبقة، وهو حاصل ضرب النفاذية وسمك العينة، الوحدة: g·mm/(m²·24h·kPa)

ملاحظة: يجب الاستشهاد بمعاملات النفاذية والنفاذية بحذر بالنسبة للأفلام متعددة الطبقات أو المطلية، لأن العلاقة الخطية بين السمك والنفاذ لا يمكن ضمانها للهياكل غير المتجانسة.

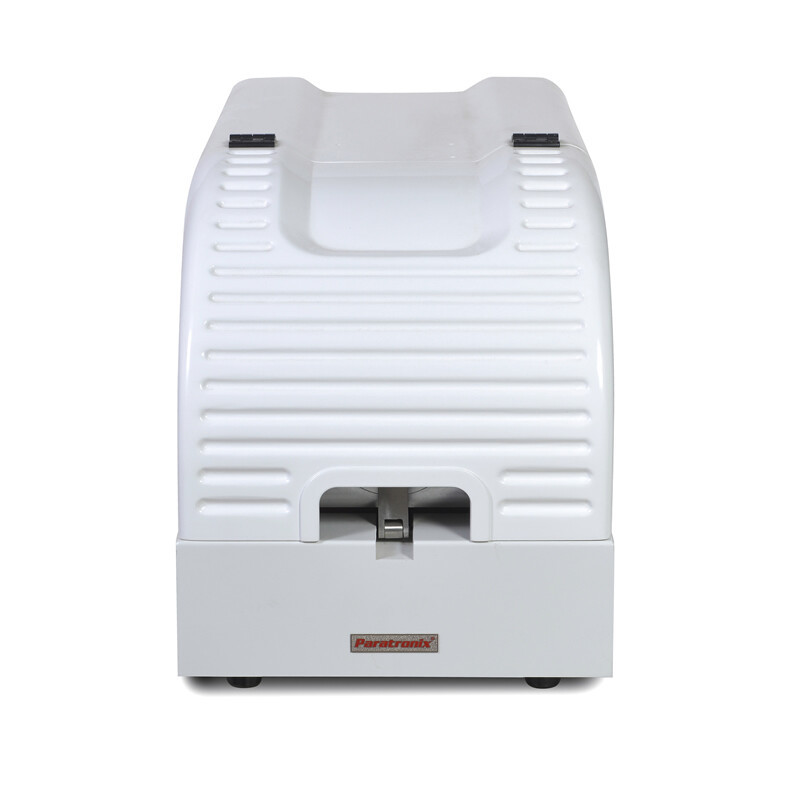

معدات الاختبار：WVTR-E3 جهاز اختبار نفاذية بخار الماء (طريقة الأشعة تحت الحمراء)

2. المبدأ الأساسي للاختبار بمستشعر الأشعة تحت الحمراء المعدل

تعتمد ASTM F1249 على خلية رطوبة تفاضلية ثنائية الحجرة مقترنة بمستشعر أشعة تحت الحمراء معدل ومملوك ببراءة اختراع لبخار الماء، والآلية الفيزيائية الكاملة هي كما يلي:

1.تُحكم إحكام عينة مسطحة بين حجرتين مستقلتين مضبوطتي الحرارة لتشكيل حاجز كامل.

2.تحافظ الحجرة العلوية (حجرة الإمداد) على رطوبة نسبية عالية ثابتة (شرط قياسي نموذجي: 38°C, 90% RH) لتوليد تدرج مستقر في الضغط الجزئي لبخار الماء عبر العينة.

3.يقوم غاز النيتروجين الحامل الجاف والمنقى بتطهير الحجرة السفلية (حجرة الكشف) باستمرار بمعدل تدفق حجمي ثابت.

4.ينتشر بخار الماء عبر مصفوفة الفيلم مدفوعًا بفرق الضغط الجزئي، ويتم حمله بالكامل بواسطة النيتروجين الجاف إلى كاشف الأشعة تحت الحمراء المعدل.

5.تمتص جزيئات الماء الضوء تحت الأحمر انتقائيًا عند طول موجي مميز محدد; ويحوّل مستشعر IR المعدل شدة امتصاص الضوء إلى إشارات فورية لتركيز بخار الماء.

6.يسجل النظام تغيّر التركيز بشكل مستمر حتى يتحقق توازن النفاذ في الحالة المستقرة. وبالاقتران مع معدل تدفق غاز الحامل، ومساحة الاختبار الفعلية، والمعلمات البيئية، يقوم الجهاز تلقائيًا بحساب قيم WVTR الموحدة المتوافقة مع خوارزميات ASTM F1249.

3. إجراء الاختبار المعياري (متوافق مع ASTM F1249)

الخطوة 1 إعداد العينة والمعالجة المسبقة

تُقطع العينات لتتناسب مع حجم خلية اختبار الجهاز، وتُزال عنها الأتربة السطحية وبصمات الأصابع وبقايا المذيبات المتطايرة; وتُتجنب الخدوش أو الثقوب الدقيقة أو التجاعيد التي تسبب انحراف البيانات.

تُعالج العينات مسبقًا تحت درجة الحرارة والرطوبة المتفق عليهما لمدة لا تقل عن 24 h لإزالة الرطوبة الداخلية المتبقية، وفقًا لمتطلبات التكييف ASTM.

يُسجل السُمك الفعلي للعينة في 3-5 مواضع عشوائية لحساب معامل النفاذية.

الخطوة 2 معايرة الجهاز وإعداده

يُنقى غاز النيتروجين الحامل إلى نقطة ندى ≤ -60°C لإزالة تداخل الرطوبة الخلفية.

تُعاير مستشعر الأشعة تحت الحمراء المعدل باستخدام معايير مرجعية معتمدة لبخار الماء كما هو محدد في الملحق A1 من F1249.

يُضبط هدف درجة حرارة الاختبار، والرطوبة النسبية للحجرة العلوية، ومعدل تدفق غاز الحامل وفقًا لمواصفات المنتج أو عقد المعيار الصناعي. شرط مرجعي شائع: 38 °C / 90 % RH (شرط ASTM القياسي الأساسي).

الخطوة 3 إحكام تثبيت العينة والتثبيت الاستقراري

تُركب العينة المكيّفة في خلية الانتشار مع إحكام كامل للمحيط لمنع التسرب الجانبي (اختبار الفراغ من التسرب إلزامي قبل الاختبار الرسمي). تُطهّر الحجرتان لمدة 30-120 min لتثبيت إشارة الرطوبة الأساسية.

الخطوة 4 الكشف في الحالة المستقرة وجمع البيانات

يراقب الجهاز قراءات رطوبة الأشعة تحت الحمراء باستمرار. وتعرّف ASTM F1249 الحالة المستقرة بأنها ثلاث مجموعات قراءة متتالية لمدة 30-min مع انحراف ≤ 2%. وبعد التأكد من التوازن، يلتقط النظام متوسط WVTR، والانحراف المعياري، وبيانات المنحنى لإخراج التقرير.

الخطوة 5 التحقق بعد الاختبار

يُجرى اختبار تسرب فارغ بعد كل دفعة للتحقق من عدم وجود فشل في الإحكام; وتُؤرشف منحنيات الإشارة الخام الكاملة، وسجلات البيئة، وسجلات المعايرة لأغراض التتبع، بما يفي بمتطلبات الاحتفاظ ببيانات الاختبار التحكيمي.

يظل اختبار WVTR بالأشعة تحت الحمراء المعدلة وفق ASTM F1249 هو المعيار الذهبي لتوصيف نفاذية الرطوبة في مواد الحاجز المرنة، إذ يجمع بين حساسية كشف فائقة الارتفاع، ودورات اختبار سريعة، وأتمتة كاملة، وحجية تحكيمية موثوقة. بالنسبة للشركات العاملة في تطوير مواد التعبئة والتغليف، ومراقبة الجودة، وتوريد المنتجات عبر الحدود، فإن تطبيق اختبار WVTR بالأشعة تحت الحمراء وفق ASTM F1249 بشكل معياري يوفر بيانات دقيقة وقابلة للتكرار عن أداء الحاجز لتحسين اختيار المواد، وإطالة مدة صلاحية المنتج، وتلبية المتطلبات التنظيمية العالمية ومتطلبات اعتماد العملاء.
