ابدأ بهندسة الاختبار، لا باتجاه الجهاز

يشير الأفقي والرأسي إلى اتجاه محور التحميل في الجهاز. ولا يحددان بمفردهما زاوية التقشير أو دعم العينة أو آلية الفشل المقاسة.

لا يوفر الجهاز الأفقي تلقائيًا اختبار تقشير بزاوية 180 درجة، كما أن الجهاز الرأسي لا يوفر تلقائيًا اختبارًا بزاوية 90 درجة.

تعتمد هذه الأشكال الهندسية على كيفية تثبيت العينة، ومسار حركة ذراع السحب، وما إذا كانت تركيبة التثبيت تحافظ على العلاقة المطلوبة أثناء الفصل.

قبل مقارنة المعدات، حدد ما الذي تريد فصله: ختم عبوة، أو رابطة لاصقة بسطح صلب، أو طبقات داخل مادة مركبة مرنة.

بعد ذلك، وثّق الزاوية المطلوبة وأبعاد العينة وسرعة السحب وظروف التهيئة وطريقة حساب النتائج. وتصبح هذه المتطلبات معايير الاختيار لديك، لا ملحقات اختيارية تُضاف لاحقًا.

إذا كان تكوينان يعيدان إنتاج الطريقة نفسها على نحو صحيح، فقد يكون أي منهما مناسبًا. وعندها تصبح سهولة التحميل والتحكم في العينة عاملَي الحسم.

ما العينات التي تستفيد من التصميم الأفقي؟

قد يكون التصميم الأفقي مفيدًا عندما تحتاج العينة أو الركيزة إلى دعم على طول سطح العمل، ولا سيما إذا كان حجمها يجعل تعليقها أمرًا غير عملي.

بالنسبة إلى لوح صلب يحمل غشاءً لاصقًا، يمكن لتركيبة تثبيت أفقية مناسبة أن تُبقي الركيزة مدعومة، مع توجيه ذراع التقشير المرن نحو المقبض.

قد يسهل أيضًا وضع صفائح العبوات العريضة أو التجميعات الكبيرة على دعامة أفقية، شريطة أن يوفر الإطار مساحة خلوص كافية حول تركيبة التثبيت.

ومع ذلك، قد يؤدي تلامس العينة المرنة مع سطح العمل إلى احتكاك. لذا يجب ألا تضيف أسطح الدعم مقاومة غير مضبوطة إلى قوة التقشير المقاسة.

قد يتدلى ذيل الغشاء الطويل غير المدعوم أو يحتك أو ينثني أثناء الاختبار. قيّم حركته بالكامل بدلًا من الحكم على ملاءمته من وضع التركيب الأولي فقط.

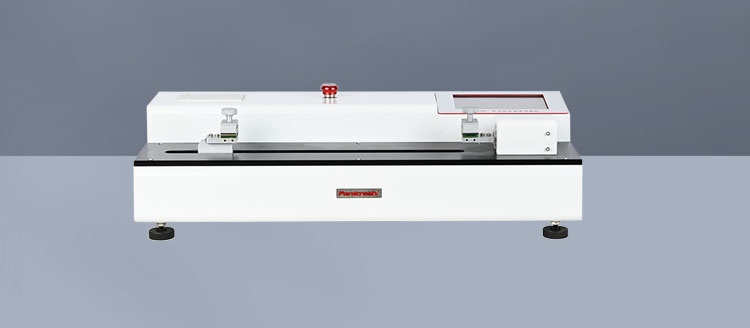

اختر جهاز الشد والتقشير الأفقي عندما تضبط تركيبة التثبيت فيه هذه التأثيرات وتوفر ميزة عملية لأحجام عيناتك الفعلية وإجراءات مناولتها.

متى يكون الجهاز الرأسي خيارًا أنسب؟

قد يتيح النظام الرأسي وصولًا مريحًا إلى المقابض العلوية والسفلية للعينات المرنة، بما في ذلك التكوينات التي تُثبَّت فيها الأذرع المنفصلة في مقابض متقابلة.

قد يسهل هذا الترتيب تحميل شرائط العبوات الضيقة ومحاذاتها بصريًا. لكن الملاءمة تظل رهينة الطريقة المحددة وكيفية تصرف المادة غير المدعومة.

قد تقلل التصاميم الرأسية المساحة التي يشغلها الجهاز على طاولة العمل، لكن الإطارات الطويلة تتطلب خلوصًا رأسيًا. كما يحتاج المشغلون إلى وصول مريح إلى المقابض في وضع التحميل المعتاد.

قد تؤثر الجاذبية في أذرع العينات المعلقة أو تركيبات التثبيت الثقيلة، ولا سيما عند انخفاض قوى التقشير. ضع هذه التأثيرات في الحسبان عند تحديد خط أساس قياس القوة.

يمكن أيضًا اختبار ركيزة صلبة رأسيًا باستخدام تركيبة تثبيت مناسبة. وتتمثل المسائل المهمة في التثبيت المحكم وثبات الركيزة وضبط هندسة التقشير.

فضّل التكوين الرأسي عندما يستوعب تركيبات التثبيت ومسافة الحركة المطلوبة، ويتيح للمشغلين تركيب عينات ممثلة دون ليّها أو ثنيها بإفراط أو مدّ اليد بطريقة غير مريحة.

هل تستطيع تركيبة التثبيت الحفاظ على زاوية التقشير المطلوبة؟

قد تؤثر زاوية التقشير تأثيرًا ملموسًا في القوة المقاسة لأنها تغيّر آلية الفصل. وقد تقوض الزاوية غير المضبوطة إمكانية المقارنة بين المواد أو الدفعات أو المختبرات.

في اختبار التقشير بزاوية 90 درجة، قد تكون هناك حاجة إلى منصة متحركة مناسبة أو آلية مكافئة للحفاظ على الزاوية مع تقدم جبهة الفصل.

في ترتيب التقشير بزاوية 180 درجة، ينثني الذراع المقشور إلى الخلف بالنسبة إلى السطح الملتصق. ويجب أن تسمح مساحة الخلوص والتوجيه بهذا المسار دون تداخل.

في اختبار التقشير على شكل T، يشكّل المادتان المرنتان الملتصقتان ذراعين متقابلين. ويؤثر سلوك الانحناء والمحاذاة وتناظر التثبيت في مدى ثبات تحميل الوصلة أثناء الفصل.

قد يستخدم اختبار قوة ختم العبوات أساليب لتثبيت العينات أو تركها دون دعم. وهذه ترتيبات يحددها أسلوب الاختبار، ولا ينبغي اعتبارها خيارات تركيب قابلة للتبادل لمجرد سهولتها.

اطلب من المورد عرض تركيبة التثبيت طوال اختبار كامل. فصحة زاوية البدء لا تكفي لضمان الكثير إذا تغيّرت الهندسة أثناء فترة القياس.

تحقق أيضًا مما إذا كانت المحولات تسبب خلوصًا أو دورانًا في تركيبة التثبيت أو تحميلًا خارج المحور. فقد تصبح عيوب التثبيت الصغيرة مؤثرة عند اختبار المواد المرنة بقوى منخفضة.

هل تثبت المقابض موادك دون تغيير نمط الفشل؟

تتطلب الأغشية الرقيقة والرقائق المطلية والمواد المركبة متعددة الطبقات مقابض تثبتها بإحكام دون إحداث تلف يصبح هو نمط الفشل السائد أثناء الاختبار.

من العوامل المهمة ضغط المقبض وملمس الفكّين ومساحة التلامس وعمق إدخال العينة. فقد يسحق الضغط المفرط المادة المركبة، بينما يسمح الضغط غير الكافي بانزلاقها تدريجيًا.

قد تؤدي العينة المنزلقة إلى منحنيات قوة وقراءات إزاحة مضللة. أما إذا انكسرت العينة عند الفكّ، فقد لا تكشف أبدًا عن قوة الرابطة المقصودة.

تحقق مما إذا كانت أضيق الشرائط وأعرضها تلائم الفكوك المتاحة. وينبغي أن يشمل توافق المقابض عينات الإنتاج الفعلية، بما في ذلك الأسطح الهشة أو الملساء على نحو غير معتاد.

قد تحسّن المقابض الهوائية اتساق الضغط عند ضبطها على النحو الصحيح، لكنها لا تمنع الانزلاق أو التلف تلقائيًا. وينبغي أن تشمل العروض التوضيحية أصعب موادك اختبارًا.

افحص المحاذاة بعد إحكام طرفَي العينة. فقد تتعرض العينة الملتوية أو المسحوبة بشكل قطري إلى تحميل غير متساوٍ، حتى عندما يعمل مستشعر القوة في الجهاز على النحو الصحيح.

تحقق من مسافة الحركة الفعلية والخلوص بعد تركيب التجهيزات

لا تعني مسافة حركة العارضة المتقاطعة المنشورة بالضرورة أنها متاحة للاختبار. فتركيبات التثبيت والمحولات والمسافة الأولية بين المقابض ومسافات التوقف الآمن تستهلك جزءًا منها.

لا تتطابق حركة جبهة التقشير وإزاحة العارضة المتقاطعة دائمًا. وتعتمد العلاقة بينهما على هندسة العينة وحركة تركيبة التثبيت وتشوه أذرع التقشير.

اطلب من المورد حساب مسافة الحركة المطلوبة استنادًا إلى طريقتك وطول عينتك. وتجنب تقدير قدرة الجهاز من مسافة التقشير المقصودة وحدها عند الاختيار.

قد تتطلب العينات الطويلة حركة كافية لبدء الاختبار وتحقيق فترة قياس مستقرة وإكماله. وقد تستهلك الأغشية شديدة الاستطالة مسافة إضافية نتيجة تمددها أثناء الاختبار.

يهم أيضًا عرض مساحة العمل وعمقها. فقد يوفر الجهاز مسافة حركة كافية، لكنه لا يترك مساحة مناسبة للوح عريض أو لمنصة دعم متحركة.

تحقق من الخلوص عند طرفَي الاختبار. وخذ في الحسبان حركة المقابض وانتقال تركيبة التثبيت وأطراف العينات السائبة وإمكانية وصول المشغل عند تقييم نطاق العمل الكامل.

قيّم قياس القوة ضمن نطاق عمل عيناتك الفعلية

نادرًا ما تجيب السعة القصوى للجهاز عن أهم أسئلة القياس: هل تعمل خلية الحمل المختارة بكفاءة ضمن نطاق القوى التي تنتجها عينات العبوات عادةً؟

بالنسبة إلى الأختام منخفضة القوة أو الطبقات اللاصقة الحساسة، افحص نطاق القياس المحدد وشروط الدقة. فدقة العرض وحدها لا تثبت كفاءة القياس العملية.

اسأل عن كيفية تغطية المعايرة لنطاق التشغيل المقصود، وما إذا كانت خلايا حمل مختلفة متاحة، وكيف يعالج النظام وزن تركيبة التثبيت وضبط الصفر لخط الأساس.

يؤثر معدل أخذ العينات ومعالجة البيانات أيضًا في المنحنى المسجل. وينبغي أن يلتقط التكوين التغيّرات ذات الصلة في القوة عند سرعة الاختبار المحددة دون تنعيم مضلل.

قارن النتائج باستخدام إعدادات أخذ العينات وقواعد التحليل نفسها. وإلا فقد تعكس الاختلافات الظاهرية بين الأنظمة الأفقية والرأسية خيارات البرامج بدلًا من الاختلافات الميكانيكية.

لإجراء تقييم مفيد للمعدات، استخدم عينات ضعيفة ونموذجية وقوية. فلا تكفي عينة واحدة سهلة الاختبار لإثبات الأداء عبر المواد التي يعتزم مختبرك تقييمها.

طابق المعايير وإعداد التقارير مع التطبيق الفعلي

استخدم المعيار الساري ذي الصلة أو مواصفات العميل أو الطريقة الداخلية المعتمدة لتحديد الاختبار. فالادعاء العام بالامتثال للمعايير لا يكفي للاختيار.

يتناول ASTM F88/F88M قوة ختم مواد الحواجز المرنة. وتكتسب تقنيات تثبيت العينات الواردة فيه أهمية عند تقييم أختام العبوات ومقارنة النتائج بين ترتيبات الاختبار.

يغطي ASTM D3330/D3330M التصاق التقشير للأشرطة الحساسة للضغط من خلال إجراءات محددة. حدد الإجراء ذي الصلة قبل اختيار تركيبات التثبيت وتكوين الجهاز.

يتناول ASTM D903 قوة تقشير الروابط اللاصقة أو نزعها. ويتناول ISO 8510-1 وISO 8510-2 اختبار التقشير بزاويتَي 90 و180 درجة على التوالي، لتجميعات محددة.

لا تعني هذه المراجع أن كل تكوين مناسب لكل منتج من منتجات التغليف. تحقق من النطاق وتحضير العينات والسرعة والهندسة ومتطلبات الحساب الخاصة بتطبيقك.

في عبوات المستحضرات الصيدلانية، تدعم نتائج قوة الختم تقييم العبوة، لكنها لا تثبت سلامة العبوة بمفردها. وقد يتطلب الكشف عن التسرب وأداء الحاجز طرق اختبار منفصلة.

اطلب عرضًا توضيحيًا باستخدام عيناتك

أفضل دليل عملي عند الشراء هو تجربة موثقة باستخدام عينات ممثلة وتركيبات التثبيت المقترحة. ونادرًا ما تكشف شرائط العرض القياسية عن أهم مشكلات المناولة لديك.

حضّر العينات على نحو متسق، مع اتباع متطلبات التهيئة والأبعاد المحددة في طريقة الاختبار المقصودة. وعند مقارنة الأجهزة، وزّع عينات متقاربة بين الأنظمة للحد من التحيز المرتبط بالمواد أثناء التقييم.

أدرج العينات الصعبة: الأختام الضعيفة، والأغشية شديدة الاستطالة، والمواد المركبة الصلبة، والأسطح الزلقة، والركائز الكبيرة. واختر عينات تمثل متطلبات المختبر الواقعية وأنماط الفشل المحتملة.

راقب زمن التحميل والمحاذاة وسلوك المقابض وضبط الزاوية وحركة العينة. وسجّل ما إذا كان على المشغلين التدخل أثناء الاختبار أو تعديل ترتيب التثبيت مرارًا.

راجع منحنيات القوة كاملةً إلى جانب صور العينات أو ملاحظات الفشل. وميّز عند تفسير القوة المقاسة بين الانفصال عند السطح البيني والفشل التماسكي وتمزق الغشاء والتلف الناجم عن المقابض.

استخدم عددًا مناسبًا من التكرارات بما يتوافق مع هدف التقييم. وحدد معايير القبول مسبقًا كيلا يعتمد اختيار المعدات على منحنى واحد ملائم.

إذا اختلفت النتائج، فتحقق من الهندسة وتحضير العينات وظروف التهيئة وإعدادات التحليل قبل عزو الاختلاف إلى اتجاه الجهاز. فالقياسات القابلة للمقارنة تتطلب ظروف اختبار وحسابات متكافئة.

قارن التكوين الكامل وتكلفة الملكية

ينبغي تقييم سعر الشراء إلى جانب تركيبات التثبيت والمقابض وخلايا الحمل ووظائف البرامج وخدمات المعايرة اللازمة لتشغيل برنامج الاختبار الفعلي لديك على نحو موثوق.

قد يتطلب الإطار الأقل تكلفة تركيبات تثبيت إضافية أو تعديلات يدوية متكررة. وقد تزيد هذه المتطلبات زمن الإعداد وتجعل النتائج أكثر اعتمادًا على مهارة المشغل.

قيّم زمن تبديل تركيبات التثبيت إذا كان مختبرك يتعامل مع عدة أنواع من العبوات. ويمكن أن تقلل نقاط التثبيت المرجعية القابلة للتكرار وتعليمات الإعداد الواضحة الأخطاء بين الطرق والمشغلين.

في سير العمل الخاضع للرقابة، حدد ضوابط الوصول المطلوبة واحتفاظ البيانات وصيغ التصدير وسجلات المراجعة. وتحقق من هذه الإمكانات مباشرةً بدلًا من افتراض توافرها في جميع برامج الاختبار.

تصنع Paratronix Instruments Co., Ltd. أجهزة اختبار العبوات المستخدمة في عبوات المستحضرات الصيدلانية ومواد التغليف البلاستيكية والمواد عالية الحاجزية. ويمكن للمشترين مناقشة متطلباتهم ضمن مجالات التطبيق هذه.

عند تقييم تكوين مقترح من Paratronix، اطلب رسومات تركيبات التثبيت ومواصفات القياس ذات الصلة وأدلة اختبار العينات. وتحقق من ملاءمته لطريقتك الموثقة قبل اعتماد اختيار المعدات نهائيًا.

اتخذ القرار بناءً على عيناتك والأدلة

اختر نظامًا أفقيًا عندما يناسب ترتيب الدعم وإمكانية الوصول وحركة تركيبات التثبيت عيناتك. واختر نظامًا رأسيًا عندما يكون ترتيب المقابض فيه أنسب لها.

يُعد جهاز الشد والتقشير الأفقي خيارًا قويًا عندما يثبت، باستخدام موادك الفعلية، ضبطًا للهندسة وثباتًا للإمساك ومسافة حركة كافية وأداء قياس مناسبًا.

قبل الشراء، اطلب أدلة على خمسة عناصر أساسية: توافق الطريقة وثبات تركيبات التثبيت ومساحة العمل الفعلية وأداء قياس القوة وقابلية تكرار النتائج عبر نطاق العينات المستهدف.

أفضل خيار هو التكوين الكامل الذي يجعل اختبارات عبواتك موثوقة وعملية. ولا يصبح اتجاه الجهاز مفيدًا إلا عندما يدعم تلك المتطلبات القابلة للقياس.
