كيف تقيس أجهزة اختبارية للبراغي العظمية ذاتية اللولبة القوة المحورية وعزم اللولبة

يتطلب تقييم قدرة البرغي العظمي على تشكيل اللولبة ذاتيًا أكثر من مجرد قيمة واحدة لعزم الذروة. يحتاج المقيمون الفنيون إلى فهم كيفية تغير القوة المحورية وعزم اللولبة مع تقدم البرغي داخل مادة اختبار محددة. يقيس جهاز اختبار أداء اللولبة الذاتية للبراغي العظمية هذه الأحمال في ظل ظروف إدخال مضبوطة، ما يساعد الفرق على مقارنة تصميمات البراغي وتقييم قابلية تكرار الاختبار. والنتيجة المفيدة ليست مجرد رقم، بل علاقة قابلة للتتبع بين الحمل والدوران والتقدم.

ويكتسب هذا التمييز أهمية عندما يسجل البرغي عزم إدخال متواضعًا، لكنه يتطلب مساعدة محورية كبيرة لبدء التعشيق. إذ إن النظر إلى العزم وحده قد يخفي السلوك الذي صُمم الاختبار لتقييمه.

ما الذي تقيسه قناتا القياس فعليًا

القوة المحورية هي الحمل المؤثر على امتداد المحور الطولي للبرغي. وقد تمثل، وفقًا للإجراء، حملًا محددًا يُطبَّق أثناء الدوران أو استجابة مقاسة بينما تدفع منظومة الإدخال البرغي إلى الأمام. وتُبلَّغ عادةً بوحدة النيوتن. أما عزم اللولبة فهو مقاومة الدوران المقاسة حول محور البرغي، ويُعبَّر عنه عادةً بالنيوتن-متر أو النيوتن-سنتيمتر. ويجب توضيح الوحدات باستمرار أثناء جمع البيانات وتصديرها وإعداد التقارير.

لا تعزل أي من القناتين فعل القطع تلقائيًا. فقد يشمل العزم المقاس مقاومة تشكيل اللولبة، والاحتكاك على امتداد أجزاء اللولبة المتعشقة، وتلامس أداة الإدارة، وأجزاء من آلية الاختبار الواقعة ضمن مسار القياس. وبالمثل، قد تشمل القوة المحورية تأثيرات قيود التثبيت أو التلامس غير المقصود. ويحدد موضع المستشعر ومسار الحمل الميكانيكي دلالة الإشارات المسجلة.

كما أن اللولبة الذاتية لا تعني بالضرورة الحفر الذاتي. فقد يُقيَّم البرغي ذاتي اللولبة داخل ثقب إرشادي مُجهّز، حيث تُشكّل خصائص القطع فيه اللولبة المقابلة. لذلك، ينبغي أن يكون إعداد الثقب جزءًا من تعريف الاختبار، لا مجرد تفصيل ثانوي في تحضير العينة.

من الحمل الميكانيكي إلى البيانات المتزامنة

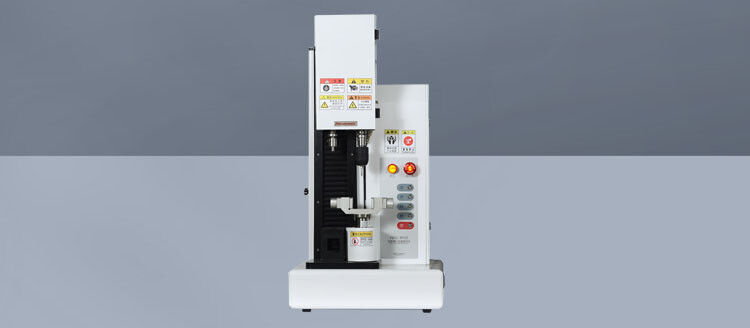

يجمع النظام النموذجي بين محرك دوار وآلية تحميل محورية ومحوّل طاقة للقوة ومحوّل طاقة للعزم ونظام تغذية راجعة للموضع. ويُثبَّت البرغي باستخدام أداة إدارة مناسبة، بينما تُثبَّت كتلة الاختبار لمنع الحركة غير المرغوب فيها. تقيس بعض الترتيبات العزم في مجموعة نقل الحركة الدوارة، بينما تقيس ترتيبات أخرى عزم رد الفعل عند حامل العينة. ويتطلب كلا الترتيبين توضيحًا دقيقًا للمكونات الواقعة ضمن مسار القياس.

تُستخدم محوّلات طاقة مقاييس الانفعال عادةً لتحويل التشوه المرن إلى إشارة كهربائية. وتحول إلكترونيات تهيئة الإشارة ومعاملات المعايرة تلك الإشارة إلى وحدات هندسية. لذلك، فإن القيمة المعروضة هي حصيلة سلسلة قياس، وليست مؤشرًا مستقلًا على الدقة. وتسهم خصائص محوّل الطاقة وتركيبه والإلكترونيات والبرمجيات جميعًا في النتيجة.

ينبغي أن تشترك قناتا القوة والعزم في قاعدة زمنية منسقة مع الموضع الدوراني والإزاحة المحورية. وإلا فقد يبدو ارتفاع العزم سابقًا للتعشيق أو لاحقًا له لمجرد عدم محاذاة القنوات زمنيًا. ويصبح التزامن مهمًا بوجه خاص عند تقييم انتقالات التعشيق القصيرة بدلًا من الإدخال المستقر.

الانتقال المحوري لا يساوي دائمًا عمق الاختراق

قد تشمل إزاحة العارضة المتحركة مطاوعة التثبيت، وانضغاط أداة الإدارة، والحركة أثناء إزالة الخلوص. لذلك، لا ينبغي وصفها تلقائيًا بأنها اختراق البرغي. وإذا حُسب الاختراق من حركة الآلة، فيلزم تحديد مرجع التلامس وتقييم المطاوعة. ويوفر الموضع الدوراني مرجعًا مفيدًا آخر، لكن تحويل عدد الدورات إلى عمق يفترض أن البرغي يتقدم كما هو متوقع، لا أنه ينزلق أو يتلف المادة.

يغيّر نمط التحكم السؤال الذي يجيب عنه الاختبار

قبل مقارنة المعدات، حدّد المتغير الذي يتحكم فيه الإجراء. في الإدخال المتحكم فيه بالقوة، تضبط الآلة الحمل المحوري أثناء دوران البرغي، ويصبح التقدم استجابةً لذلك. أما في الإدخال المتحكم فيه بالإزاحة، فتحدد الآلة الحركة المحورية وتقيس القوة الناتجة. وقد ينتج عن هذين النهجين منحنيان مختلفان، حتى عند استخدام البرغي وكتلة الاختبار نفسيهما.

قد يؤدي معدل التغذية المحدد، إذا لم يتوافق مع التقدم الطبيعي للبرغي، إلى فرض ضغط أو تقييد إضافي. في اللولبة التقليدية ذات البداية الواحدة التي تتقدم على النحو المعتاد، يتوافق الانتقال الاسمي لكل دورة مع خطوة اللولبة؛ أما اللولبة متعددة البدايات، فيُعتد فيها بالمسافة المحورية التي يقطعها البرغي في دورة واحدة. وتفيد هذه العلاقة في تشخيص الإعداد، لكنها لا تحل محل متطلبات التحكم التي تحددها طريقة الاختبار المختارة.

وللتحكم بالقوة مخاطره الخاصة. فقد يتجاوز متحكم مضبوط على استجابة شديدة القوة القيمة المطلوبة عند التلامس الأولي، بينما قد تؤدي الاستجابة البطيئة إلى انخفاض الحمل المطبق أثناء التعشيق. لذلك، ينبغي دعم المواصفة التي تنص على «قوة محورية ثابتة» بمنحنيات القوة المسجلة، لا بمجرد قيمة ضبط قابلة للاختيار.

تحدد المعايير الطريقة، لا عنوان التقرير فحسب

يُعد ASTM F543، الذي يغطي البراغي العظمية الطبية المعدنية، نقطة انطلاق مناسبة عند مراجعة متطلبات اختبار اللولبة الذاتية. وينبغي للمقيمين الرجوع إلى الإصدار والإجراء المحددين المنطبقين للتحقق من إعداد العينات وظروف التحميل وإعدادات الدوران وتعريف نقاط النهاية ومتطلبات إعداد التقارير. إن مجرد الإشارة إلى ASTM F543 في وصف المعدات لا يثبت أن كل تهيئة أو إجراء برمجي يفي بمتطلبات الطريقة المقصودة.

يتناول ASTM F1839 رغوة البولي يوريثان الصلبة المستخدمة مادةً قياسية لاختبار أجهزة وأدوات تقويم العظام. وعند تحديد استخدام هذه المادة، ينبغي توثيق خصائصها ذات الصلة وهويتها. وتدعم الرغوة المعيارية إجراء مقارنات ميكانيكية مضبوطة؛ ولا ينبغي وصفها بأنها تحاكي جميع خصائص العظم الحي.

يميز البروتوكول الذي يمكن الدفاع عن نتائجه بين المتطلبات المحددة والاختيارات الداخلية للتطوير. فإذا غيّر فريق ما الثقب الإرشادي أو سرعة الإدخال أو نقطة النهاية لدراسة تصميم، فقد تظل المقارنة الناتجة مفيدة. لكن يجب إظهار هذه الاختلافات، وألا تُعرض النتيجة على أنها اختبار معياري لم يُعدّل.

لماذا قد يؤثر المحاذاة والتحضير في النتيجة أكثر من غيرهما

يجب محاذاة محور أداة الإدارة ومحور البرغي ومحور الثقب الإرشادي. إذ يؤدي عدم التطابق الزاوي إلى الانحناء والحمل الجانبي، ما قد يؤثر في المستشعرات ويزيد الاحتكاك. وقد تتأرجح أداة الإدارة غير الملائمة أو تنفصل جزئيًا. ولا يمكن معالجة أي من المشكلتين بصورة موثوقة عبر ترشيح المنحنى المسجل.

يجب أن يمنع تثبيت العينة دورانها دون أن يخلق مصدرًا آخر للتباين. فقد يؤدي التثبيت المفرط إلى إتلاف الكتلة، بينما يسمح الدعم غير الكافي بحركتها. وينبغي كذلك أن تتوافق كمية المادة المتاحة حول الثقب والمسافات بين مواقع الاختبار مع الإجراء أو بروتوكول داخلي مبرر.

يؤثر قطر الثقب الإرشادي وعمقه واتجاهه وطريقة إعداده في التعشيق، وكذلك حالة المادة ووجود تلف سابق بالقرب من موقع الاختبار. وعند التحقق من ارتفاع غير متوقع في العزم، يكون فحص هذه العوامل غالبًا أجدى من نسبة التغير مباشرةً إلى هندسة البرغي.

اقرأ المنحنى قبل اعتماد قيمة الذروة

تتبع المراجعة المفيدة تسلسل الإدخال: التلامس الأولي، وبدء تعشيق اللولبة، ثم استمرار التقدم خلال فترة التقييم المحددة. ولا يُضمن أن تظهر هذه المراحل كمناطق منفصلة وواضحة. ومع ذلك، فإن عرض العزم والقوة مقابل الزمن والدوران والإزاحة التي جرى التحقق منها قد يكشف سلوكًا تخفيه إحصائية موجزة.

• قد يعكس ارتفاع قصير ومفاجئ في العزم عند التلامس الأولي صدمة التعشيق أو خلوص مجموعة نقل الحركة، لا مقاومة مستمرة للولبة.
• قد يعكس ارتفاع العزم مع زيادة التعشيق تراكم الاحتكاك أو تفاعل المادة أو كليهما؛ ولا يُعد ذلك تلقائيًا دليلًا على سوء هندسة القطع.
• يستدعي الانخفاض المفاجئ في العزم التحقق من تجريد اللولبة أو فقدان تعشيق أداة الإدارة أو تحرك العينة أو وجود حد فاصل في المادة.
• قد تبلغ الذروة المتأخرة بسبب استقرار رأس البرغي أو وصوله إلى قاع الثقب. ولا ينبغي اعتمادها ضمنًا على أنها ذروة عزم اللولبة.

لذلك، يجب تحديد نافذة التقييم قبل مقارنة التصميمات. وضّح نقطة بدء التحليل ونقطة انتهائه وكيفية التعامل مع الأحداث المستبعدة. واحتفظ بالبيانات الخام إلى جانب المنحنيات المعالجة، لا سيما عندما يغيّر التنعيم مقدار الذروة أو توقيتها.

مواصفات المعدات التي تستحق تدقيقًا أدق

لا تكفي سعة الحمل وحدها أساسًا لاختيار جهاز اختبار أداء اللولبة الذاتية للبراغي العظمية. وينبغي أن تقع أحمال التشغيل المتوقعة ضمن نطاق قياس معاير وقابل للاستخدام. فقد يوفر محوّل طاقة أكبر من اللازم سعة تحميل زائدة كافية، لكنه قد لا يوفر مستوى عدم يقين أو جودة إشارة مناسبًا لقياسات التعشيق عند الأحمال المنخفضة. كما أن دقة العرض ليست بديلًا عن أداء قياس موثّق.

اطلب معلومات معايرة تغطي نطاقات القوة والعزم المقصودة، بما في ذلك الاتجاهات المنطبقة وإمكانية التتبع. واسأل عن كيفية تقييم التداخل بين القنوات عند تأثير الأحمال المحورية والالتوائية معًا. فمعايرة كل قناة على حدة لا تثبت، بحد ذاتها، أن النظام المركب غير حساس للأحمال المشتركة أو تأثيرات التركيب.

ينبغي النظر في معدل جمع البيانات وعرض نطاق القياس والترشيح معًا. فلا يستطيع معدل أخذ عينات مرتفع استعادة عابر خفّضه المستشعر أو الإلكترونيات مسبقًا. وعلى العكس، قد يخفي التنعيم المفرط أحداثًا قصيرة. وينبغي للمورّد توضيح ما يُؤخذ من عينات، وما يُرشح، وما يُعرض، وما يظل متاحًا في الملفات المصدّرة.

في اختبارات القبول، استخدم براغي ومواد اختبار ممثلة لنطاق التشغيل المقصود. وافحص تنظيم الحمل وضبط المحاذاة وقابلية التكرار وسلوك الإيقاف وإمكانية إعادة إنشاء التقرير. فالتجربة عند نقطة حمل واحدة مناسبة توفر أدلة محدودة على ملاءمة التطبيق الأوسع.

أنشئ سجل اختبار قابلًا للمراجعة

ينبغي أن يربط السجل النهائي بين تعريف البرغي ودفعة المادة وإعداد الثقب وترتيب التثبيت وإعدادات التحكم وحالة المعايرة وقواعد التحليل، وبين الإشارات الأساسية. وينبغي إجراء الاختبارات المتكررة في مواقع اختبار مستقلة ضمن ظروف موثقة. وبذلك يمكن التحقق من أسباب التباين بدلًا من الاكتفاء بالإبلاغ عنه.

تطوّر شركة Paratronix Instruments Co., Ltd. وتصنّع وتورّد أجهزة اختبار العبوات الخاصة بتغليف المستحضرات الصيدلانية والبلاستيك والمواد عالية الحاجز. ولا ينبغي اعتبار هذه الخلفية المذكورة دليلًا على القدرة على اختبار البراغي العظمية في اختبار متخصص لتقويم العظام. إذ يظل أي حل مقترح بحاجة إلى أدلة خاصة بالتطبيق تغطي التجهيزات وقياس الأحمال المشتركة وسلوك التحكم والإجراء المنطبق.

تتمثل الخطوة العملية التالية في الاتفاق على بروتوكول الاختبار قبل وضع اللمسات النهائية على متطلبات المعدات. حدّد المتغير الخاضع للتحكم ونطاق الحمل المتوقع وإعداد المادة ونافذة التقييم. ثم اطلب من النظام إثبات قدرته على تسجيل القوة والعزم والتقدم بصورة متزامنة في ظل هذه الظروف. فهذه الأدلة أكثر فائدة بكثير من قيمة ذروة واحدة أو ادعاء عام بالتوافق مع المعايير.
