يُستخدم جهاز اختبار معامل الاحتكاك وقوة التقشير لتقييم سلوكين مرتبطين ولكنهما مختلفان في مواد التغليف المرنة: مدى سهولة انزلاق سطح فوق سطح آخر، ومقدار القوة المطلوبة لفصل الطبقات الملتصقة أو المصفحة أو المختومة أو المطلية. وتكتسب هذه القياسات أهمية لأن أعطال التغليف لا تنتج دائماً عن ضعف المادة. فقد يمتلك الفيلم قوة شد كافية، لكنه قد لا يعمل بصورة جيدة على آلة التغليف، أو قد تُظهر المادة المصفحة التصاقاً مقبولاً في اتجاه واحد بينما تتطلب قوة مفرطة للفتح أو انفصال الطبقات.

لذلك، قد يشير هذا المصطلح إلى جهاز يجمع بين اختبار الاحتكاك وقياس قوة التجريد أو التقشير. عملياً، تعتمد الوظيفة الدقيقة على تكوين الجهاز وطريقة الاختبار المختارة. وقبل مقارنة المعدات، من الضروري تأكيد ما إذا كانت النتيجة المطلوبة هي معامل الاحتكاك أو قوة التقشير أو قوة فتح الختم أو مجموعة من هذه القياسات.

ما الذي يقيسه جهاز اختبار معامل الاحتكاك وقوة التجريد؟

يقيس اختبار الاحتكاك المقاومة بين سطحين عند تحرك أحد السطحين عبر الآخر. وعادةً ما تُعبّر النتيجة بمعامل الاحتكاك، أو COF:

COF = قوة الاحتكاك ÷ القوة العمودية

غالباً ما تؤخذ قيمتان في الاعتبار:

• معامل الاحتكاك الساكن: القوة اللازمة لبدء الحركة.
• معامل الاحتكاك الحركي: القوة اللازمة للحفاظ على الحركة بعد بدء الانزلاق.

تساعد هذه القيم في وصف سلوك أفلام التغليف أثناء التغذية والتشكيل والتعبئة والنقل والتكديس واللف. وقد يقاوم السطح ذو COF المرتفع الحركة ويسبب مشكلات في التغذية أو النقل. أما السطح ذو COF المنخفض جداً فقد ينزلق بسهولة مفرطة، مما يسبب تكديساً غير مستقر أو سوء المحاذاة أو صعوبة التحكم في مسار الفيلم.

يقيس اختبار التجريد أو التقشير القوة اللازمة لفصل مادتين ملتصقتين. وقد تشمل المواد فيلماً مصفحاً، أو طلاءً وركيزته، أو مادة غطاء وحاوية، أو ختماً متشكلاً بين طبقات التغليف. واعتماداً على طريقة الاختبار، يمكن الإبلاغ عن النتيجة كقوة، أو قوة لكل وحدة عرض، أو منحنى قوة عبر مسافة فصل محددة.

هذان القياسان ليسا متماثلين. يصف COF الانزلاق من سطح إلى سطح. بينما تصف قوة التجريد فصل بنية ملتصقة. وقد يستخدم جهاز الاختبار مكونات متشابهة، مثل محرك آلي وخلية حمل، لكن إعداد العينة والتركيبات واتجاه الحركة والسرعة وطريقة الحساب تختلف.

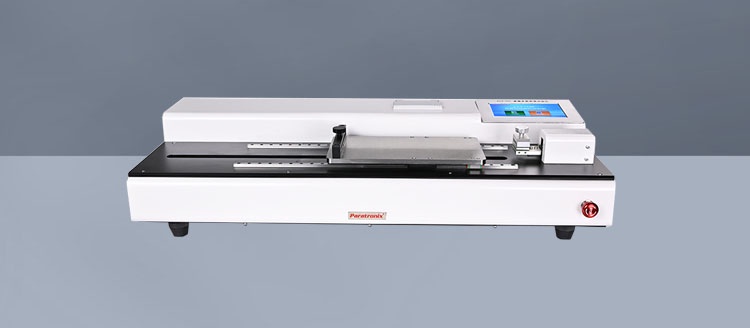

كيفية عمل الجهاز

في اختبار الاحتكاك، تُثبت العينة عادةً على منصة أفقية مستوية. وتوضع فوقها عينة ثانية أو زلاجة معيارية. وتكون الزلاجة متصلة بخلية حمل أو نظام لقياس القوة. ومع تحرك الزلاجة بسرعة مضبوطة، يسجل الجهاز القوة اللازمة لبدء الانزلاق والمحافظة عليه.

يمكن للبرنامج عادةً حساب COF الساكن والحركي من منحنى القوة. وتعتمد النتيجة على الحمل العمودي المطبق، وسرعة الانزلاق، واتجاه العينة، وحالة السطح، وبيئة الاختبار. ولهذا السبب، لا تكون لقيمة COF دلالة إلا عند تحديد ظروف الاختبار بوضوح.

في اختبار التجريد، تُجهز العينة برابطة أو ختم أو واجهة تصفيح محددة. تُثبت طبقة واحدة بينما تُسحب الطبقة الأخرى بعيداً بزاوية وسرعة مضبوطتين. وتسجل خلية الحمل قوة الفصل. وقد يُصمم التركيب لتقشير بزاوية 90 درجة أو 180 درجة أو تقشير T أو هندسة أخرى تتطلبها التطبيق.

تنتج بعض الاختبارات مستوى قوة مستقراً نسبياً. بينما تظهر اختبارات أخرى قمماً وتذبذبات ناتجة عن تباين الختم أو توزيع المادة اللاصقة أو تمدد الفيلم أو كسر الطلاء أو فشل الترابط المتقطع. ولذلك، يمكن لمنحنى القوة أن يقدم معلومات أكثر من قيمة متوسطة واحدة. وقد تشير القوة المتوسطة المنخفضة ذات القمم الحادة إلى مشكلة تغليف مختلفة عن قوة منخفضة باستمرار.

لماذا يعتبر كل من COF وقوة التجريد ذا صلة

التغليف المرن هو بنية متحركة وليس صفيحة ثابتة. أثناء الإنتاج، قد يلامس الفيلم بكرات التوجيه وأكتاف التشكيل وفكي الختم ومعدات التعبئة وطبقات الفيلم الأخرى. ويؤثر علاج سطحه وسلوك الاحتكاك فيه على مدى موثوقية مروره عبر الآلة.

وفي الوقت نفسه، يجب أن تفي العبوة النهائية غالباً بمتطلب مختلف. تحتاج العبوة الكيسية أو فيلم الغطاء إلى قوة ختم أو ربط كافية لحماية المحتويات، لكنها قد تحتاج أيضاً إلى الفتح ضمن نطاق قوة عملي. ويمكن لقوة الفتح المفرطة أن تتلف العبوة أو تجعل استخدامها غير مريح للمستخدم. وقد تزيد القوة غير الكافية من خطر التسرب أو التلوث أو الفتح المبكر.

بالنسبة للمواد متعددة الطبقات، يكون موضع الفشل مهماً بشكل خاص. فقد يُظهر الاختبار انفصالاً عند واجهة المادة اللاصقة، أو فشلاً تماسكياً داخل المادة اللاصقة، أو كسر طلاء، أو تمزق إحدى طبقات الفيلم. ولا تحدد القوة المقاسة وحدها السبب دائماً. ويلزم الفحص البصري للأسطح المنفصلة، والتحليل الإضافي عند الضرورة، لتفسير النتيجة.

أين يُستخدم؟

التغليف الدوائي

يجمع التغليف الدوائي غالباً بين الأفلام والرقائق والطلاءات والمواد اللاصقة والطبقات القابلة للختم الحراري. وفي عبوات البليستر والعبوات الشريطية والأكياس الصغيرة والأكياس، يمكن أن يؤثر كل من احتكاك السطح وقوة الفصل في الإنتاج والاستخدام.

يمكن أن يساعد اختبار COF في تقييم ما إذا كان شريط التغليف سيمر بصورة منتظمة عبر معدات التشكيل أو الطباعة أو الختم أو القطع. كما يمكن استخدامه لمقارنة الأسطح المطلية وغير المطلية، أو للتحقيق في التغيرات بعد التخزين، أو للتحقق مما إذا كان فيلم جديد يتصرف بشكل مختلف عن مادة مستخدمة مسبقاً.

تكون قياسات التجريد ذات صلة عندما يجب إزالة مادة غطاء من عبوة بليستر أو عندما تُفتح عبوة متعددة الطبقات عمداً بالتقشير. ويمكن أن يساعد الاختبار في تقييم سلوك الفتح والكشف عن الاختلافات الناتجة عن درجة حرارة الختم أو زمن المكوث أو الضغط أو تركيبة الطلاء أو سماكة المادة.

في التطبيقات الدوائية، لا يمكن الحكم على أداء التغليف من خلال قوة الفتح وحدها. فقد يكون أداء الحاجز وسلامة الختم والتوافق مع المنتج والنظافة والحماية من الرطوبة أو الأكسجين ذات أهمية مماثلة. ويوفر جهاز اختبار التجريد جزءاً واحداً من تقييم العبوة، وليس تقييماً كاملاً لملاءمة العبوة.

الأفلام البلاستيكية والتغليف المرن

قد تتمتع الأفلام البلاستيكية مثل البولي إيثيلين والبولي بروبيلين والبوليستر والبولي أميد بخصائص سطحية مختلفة وفقاً لتركيب الراتنج والإضافات ومعالجة الكورونا والطباعة والطلاء وظروف التخزين. وحتى الأفلام ذات نوع المادة الاسمي نفسه قد تُظهر قيماً مختلفة لـ COF.

يُستخدم اختبار COF بشكل شائع أثناء تطوير الأفلام وفحص المواد الواردة واستكشاف مشكلات العمليات وضبط الجودة. ويمكن أن يساعد في التحقيق في مشكلات مثل تغذية الفيلم غير المستقرة أو سوء التكديس أو انحراف الشريط أو الالتصاق المتبادل أو سرعة الآلة غير المتسقة.

تُستخدم اختبارات التجريد للأفلام المصفحة والأفلام المطلية والبنى القابلة للتقشير والتغليف المختوم. وقد يكون الغرض مقارنة أنظمة المواد اللاصقة أو تقييم تأثير ظروف التصفيح أو تحديد ما إذا كان الفيلم ينفصل عند الواجهة المقصودة. وعندما تكون المادة مصممة لتكون قابلة للتقشير، غالباً ما يكون منحنى القوة ونمط الفشل أكثر إفادة من نتيجة نجاح أو فشل بسيطة.

المواد عالية الحاجز

قد يحتوي التغليف عالي الحاجز على رقائق ألومنيوم وأفلام ممعدنة وطبقات أكسيد مترسبة وطبقات رابطة وطلاءات وركائز بوليمرية. صُممت هذه البنى للحد من نفاذ الرطوبة أو الأكسجين أو الضوء أو الغازات الأخرى، لكن طبقاتها الإضافية قد تجعل سلوك الترابط والفصل أكثر تعقيداً.

يمكن أن يساعد اختبار التجريد في فحص الالتصاق بين الطبقات أو تحديد ما إذا كان طلاء الحاجز يتضرر أثناء الفصل. فعلى سبيل المثال، قد تُظهر مادة مصفحة متوسط قوة تقشير مناسباً بينما تُزال طبقة الحاجز من الركيزة، مما قد يؤثر في الأداء الوقائي للعبوة.

كما يرتبط اختبار COF بمناولة الشرائط عالية الحاجز. فقد يكون السطح الخارجي منخفض الاحتكاك مرغوباً للنقل بالآلة، بينما قد تحتاج طبقة الإحكام الداخلية إلى سلوك مختلف للاحتكاك والختم. ويكون اختبار كل سطح ذي صلة بشكل منفصل أكثر إفادة من إسناد قيمة احتكاك واحدة للمادة المصفحة بأكملها.

تطبيقات أخرى

يمكن تطبيق منطق الاختبار نفسه على الملصقات والمواد المطلية بالمواد اللاصقة والتغليف الطبي والأشرطة والأفلام الواقية والصفائح الورقية البلاستيكية وبطانات التحرير. وفي كل حالة، يكون السؤال الحاسم هو ما إذا كان الاختبار يعيد إنتاج التفاعل الحقيقي في المنتج أو العملية.

فعلى سبيل المثال، قد تتطلب بطانة التحرير قوة فصل منخفضة عن طبقة لاصقة، بينما قد يتطلب الكيس الطبي فتحاً مضبوطاً دون تمزق الألياف أو تلوث. وقد تحتاج خامة الملصقات إلى احتكاك ثابت أثناء التحويل، لكن إلى سلوك تقشير يمكن التنبؤ به أثناء التطبيق. ويكون الجهاز مفيداً عندما يتوافق التكوين المقاس بشكل وثيق مع حالة الاستخدام الفعلية.

متغيرات الاختبار الشائعة التي تغير النتيجة

تتأثر نتائج COF والتجريد بظروف الاختبار. ويجب تحديد المتغيرات التالية قبل مقارنة النتائج:

• اتجاه المادة: قد يتصرف اتجاه الآلة والاتجاه العرضي بشكل مختلف.
• اختيار السطح: قد تختلف الطلاءات أو الإضافات أو الخشونة بين السطوح الداخلية والخارجية للفيلم.
• الحمل العمودي: يمكن أن يؤدي تغيير كتلة الزلاجة إلى تغيير سلوك الاحتكاك المقاس.
• زاوية وسرعة التقشير: قد تتغير قوة الفصل بشكل كبير وفقاً لهندسة الاختبار ومعدله.
• درجة الحرارة والرطوبة: يمكن للبوليمرات والمواد اللاصقة والطلاءات الاستجابة للظروف البيئية.
• عرض العينة وسماكتها: يؤثران في توزيع القوة وطريقة الإبلاغ عن النتائج.
• زمن التكييف: قد لا تمثل العينات المصفحة أو المختومة حديثاً البنية المستقرة.
• تلوث السطح: يمكن للغبار والزيت وبقايا الطباعة وعلامات المناولة تغيير الاحتكاك والالتصاق.

يمكن أيضاً أن يشوه شد الفيلم والتجاعيد والتمدد والمحاذاة غير المتساوية القياس. وقد تنتج العينة غير المثبتة بشكل مستوٍ قمة قوة سببها الانبعاج بدلاً من سلوك الاحتكاك أو التجريد الحقيقي للمادة.

المعايير واختيار الطريقة

تُستخدم عدة معايير لقياسات الاحتكاك والفصل المتعلقة بالتغليف، لكنها تتناول أغراض اختبار مختلفة. يرتبط ASTM D1894 وISO 8295 عادةً بمعامل احتكاك الأفلام والصفائح البلاستيكية. وقد يستخدم اختبار قوة الختم طرقاً مثل ASTM F88/F88M، بينما يمكن أن يتضمن اختبار التقشير أو الالتصاق معايير أخرى، بما فيها ASTM D903 أو إجراءات خاصة بالتطبيق.

إن وجود رقم معيار في مواصفات المورد لا يعني تلقائياً أن جهازين أو نتيجتين قابلان للمقارنة مباشرة. وينبغي التحقق من الطريقة الكاملة، بما في ذلك أبعاد العينة وكتلة الزلاجة والسرعة والتكييف ومنطقة الحساب وزاوية التقشير وتنسيق التقرير.

يجب أن يتيح جهاز الاختبار المناسب إعادة إنتاج الطريقة المطلوبة بصورة متسقة. وقد تشمل الميزات المهمة التحكم المستقر في السرعة، وسعة خلية الحمل المناسبة، والتركيبات القابلة للتبديل، وموضع البدء المضبوط، وطول الحركة الكافي، وبرنامجاً يسجل منحنى القوة كاملاً بدلاً من قيمة نهائية فقط.

تُعد المعايرة والتحقق مهمين أيضاً. وينبغي فحص نظام قياس القوة باستخدام أحمال قابلة للتتبع أو وفقاً لإجراء الجودة المعمول به. ويمكن أن يؤثر الاحتكاك الميكانيكي في الجهاز نفسه، ومحاذاة التركيب، وسلاسة نظام الدفع في قياسات القوة المنخفضة. ولا تكون خلية الحمل ذات السعة العالية أفضل تلقائياً إذا خفضت الدقة في نطاق القوة المقاس.

ما الذي يمكن للنتائج أن تخبرك به وما الذي لا يمكنها ذلك

يمكن لمعامل الاحتكاك أن يشير إلى ما إذا كان انزلاق سطحين سهلاً نسبياً أو صعباً في ظل ظروف محددة. لكنه لا يتنبأ بمفرده بالأداء الكامل لآلة التغليف. فقد تؤثر هندسة البكرات وشد الشريط ودرجة الحرارة والسرعة والشحنة الساكنة وتصميم المعدات أيضاً في التشغيل.

وبالمثل، يمكن أن تشير قيمة التجريد إلى القوة اللازمة لفصل واجهة محددة، لكنها لا تثبت أن العبوة تتمتع بأداء حاجز كافٍ أو استقرار طويل الأجل. وقد يتغير الالتصاق بعد التعقيم أو التقادم أو التعرض للرطوبة أو ملامسة المنتج المعبأ أو المعالجة الحرارية.

تكون المقارنات أكثر فائدة عندما تُختبر المواد بالطريقة نفسها وعندما يُسجل نمط الفشل. وينبغي تفسير الفرق العددي بالاقتران مع منحنى القوة والأسطح المنفصلة ووظيفة العبوة المقصودة.

اختيار تكوين الاختبار المناسب

يبدأ التكوين الصحيح بالسؤال قيد الدراسة. إذا كانت المشكلة تتعلق بحركة الفيلم على خط التغليف، فيلزم تركيب COF وطريقة تمثل أسطح التلامس ذات الصلة. وإذا كانت المشكلة تتعلق بالفتح أو انفصال الطبقات أو فصل الختم أو التصاق الطلاء، فإن تركيب التجريد أو التقشير يكون أكثر ملاءمة.

بالنسبة للمواد ذات الطبقات المتعددة، من المفيد تحديد الواجهة الدقيقة المطلوب تقييمها قبل إعداد العينات. وينبغي أن يكون الجهاز قادراً على قياس نطاق القوة المتوقع دون التضحية بالدقة، وأن تثبت المشابك الأفلام الرقيقة دون انزلاق أو قطع العينة.

قد يكون التحكم البيئي ضرورياً عندما تكون المادة حساسة للرطوبة أو عندما ستُقارن النتائج بين المختبرات. وقد لا يحتاج جهاز اختبار يُستخدم فقط للفحص الأساسي إلى التكوين نفسه الذي يحتاجه جهاز يُستخدم لضبط الجودة الرسمي أو تطوير الطرق أو اختبار الإفراج.

تكمن القيمة الرئيسية لجهاز اختبار معامل الاحتكاك وقوة التجريد في ربط قوة قابلة للقياس بسلوك عملي للتغليف. ويمكنه دعم تطوير المواد وتعديل العمليات وفحص المواد الواردة والتحقيق في الأعطال، ولكن فقط عندما يعكس تكوين الاختبار التفاعل السطحي الحقيقي أو آلية الفصل. إن فهم هذا التمييز يمنع خطأً شائعاً: التعامل مع رقم واحد مناسب باعتباره وصفاً كاملاً لأداء التغليف.
