طريقة الاختبار القياسية للكشف غير المدمر عن التسريبات في العبوات باستخدام طريقة التحلل الفراغي

1. النطاق

1.1 أفضل 7 حزم - تتضمن الحزم التي يمكن تقييمها بطريقة غير مدمرة بواسطة طريقة الاختبار هذه ما يلي:

1.1.1 صواني صلبة وشبه صلبة بدون غطاء.1.1.2 صواني أو أكواب محكمة الغلق بغطاء من مادة حاجزة مسامية.

1.1.3 عبوات صلبة وغير مسامية.

1.1.4 عبوات مرنة وغير مسامية.

1.2 تم اكتشاف التسريبات تعمل طريقة الاختبار هذه على اكتشاف تسربات العبوة عن طريق قياس ارتفاع الضغط (فقدان الفراغ) في

غرفة اختبار مغلقة مفرغة تحتوي على حزمة الاختبار، وينتج فقدان الفراغ عن تسرب حزمة الاختبار

غازات الفراغ العلوي و/أو تطاير محتويات سائل عبوة الاختبار الموجودة داخل التسرب أو بالقرب منه. عند إجراء الاختبار،

في حالة وجود تسريبات قد تكون مسدودة جزئيًا أو كليًا بمحتويات السائل الموجودة في العبوة، يتم تفريغ حجرة الاختبار إلى

ضغط أقل من ضغط تبخر السائل، وتتطلب جميع الطرق غرفة اختبار تحتوي على حزمة الاختبار و

تم تصميم نظام الكشف عن التسرب باستخدام محولات ضغط أخرى، وتم ذكر حساسية طريقة الاختبار أدناه

تم تحديدها باستخدام أنظمة حزمة المنتج المحددة المختارة لدراسات الدقة والتحيز الملخصة في الجدول 1.

يحتوي الجدول 1 أيضًا على أمثلة أخرى لأنظمة حزمة المنتج ذات الصلة التي يمكن اختبارها بحثًا عن التسرب بواسطة Vacuum DCCAY.

1.2.1 الصواني أو الأكواب (غير المغطاة) (تسرب الهواء) وجود ثقوب أو عيوب في جدار الصينية/الكوب بقطر لا يقل عن 0 ميكرومتر

يمكن الكشف عن ذلك، حيث تم اختبار الصواني غير المغطاة عند فراغ مستهدف يبلغ -4-E4 باسكال (-400 ملي بار).

1.2.2 صواني محكمة الغلق بمادة غطاء حاجز مسامي (تسرب غاز من الفراغ العلوي) عيوب في الثقوب أو الشقوق في جدار الصينية/الكوب

يمكن اكتشاف عيوب القناة في منطقة الختم (المصنوعة باستخدام أسلاك بقطر 125 ميكرون)

تم اكتشافها. يمكن اكتشاف عيوب ربط الختم الشديدة في كل من أنظمة التغليف اللاصقة المستمرة وأنظمة التغليف اللاصقة النقطية،

يمكن أيضًا اكتشاف عيوب طفيفة في الترابط اللاصق لمصفوفة النقاط. جميع عبوات مواد الأغطية الحاجزة المسامية كانت

تم اختباره عند فراغ مستهدف -4.E4 باسكال (-400 ملي بار). حساسية الاختبار للعبوات المسامية ذات الأغطية تبلغ تقريبًا E-2.

"Pa·m's"" باستخدام مقياس تدفق الهواء الحجمي غير المعاير.

1.2.3 العبوات الصلبة غير المسامية (تسرب الغاز من الفراغ العلوي) يمكن اكتشاف عيوب في الفتحات يبلغ قطرها 5 ميكرومتر على الأقل، الزجاجات البلاستيكية

تم اختبارها باستخدام أغطية serew في فراغ targel بمقدار -5.E4 باسكال (-500 ملي بار). باستخدام مقياس تدفق هواء حجمي مُعاير،

حساسية الاختبار تبلغ تقريبًا E-3.4 باسكال·م. تم اختبار المحاقن الزجاجية المملوءة بالهواء عند فراغ مستهدف يبلغ -7.5-E4

باسكال (+250 ملي بار مطلق) ومرة أخرى عند فراغ مستهدف يبلغ حوالي +1 ملي بار مطلق. حساسية كلا الاختبارين تقريبًا

E4.1 Pa·m'.s' باستخدام مقياس انخفاض الهواء الحجمي المعاير.

1.2.4 العبوات الصلبة غير المسامية (تسرب السوائل): يمكن اكتشاف عيوب في الثقوب لا يقل قطرها عن 1.5 سم. حد الكشف هذا

تم التحقق من ذلك باستخدام مجموعة من الحقن الزجاجية المملوءة بالماء والتي تم اختبارها في فراغ مستهدف يبلغ حوالي +1 مليبار مطلق.

1.2.5 العبوات المرنة غير المسامية (تسرب الغاز أو السائل) - يمكن أيضًا اختبار هذه العبوات بطريقة التحلل الفراغي،

يمكن الكشف عن عيوب الثقوب التي يبلغ قطرها ميكرومتر على الأقل بحثًا عن تسربات الغاز. تم التحقق من حد الكشف هذا باستخدام مجموعة سكانية

من العبوات كما هو موضح في الجدول الثاني.

1.3 نتائج الاختبار - نتائج الاختبار نوعية (قبول/رفض). يتم تحديد معايير القبول من خلال مقارنة النتائج الكمية

قياسات الاضمحلال الفراغي الأساسية التي تم الحصول عليها من العبوات غير المتسربة للتحكم إلى القياسات التي تم الحصول عليها باستخدام

الحزم المسربة، والقياسات التي تم الحصول عليها من خلال إدخال تسريبات محاكاة باستخدام مقياس تدفق الغاز المعاير.

1.4 تعتبر القيم المذكورة بوحدات Sl بمثابة معيار، ولا يتم تضمين أي وحدات قياس أخرى في هذا المعيار.

4. ملخص طريقة الاختبار

4.1 تُوضع عبوة الاختبار في حجرة اختبار حيث يُطبق عليها فراغ. ثم تُعزل الحجرة عن الفراغ.

المصدر ومحول الضغط (المطلق أو القياس) بمفرده أو بالاشتراك مع محول الضغط التفاضلي الثاني،

يتم استخدامه لمراقبة غرفة الاختبار لكل من مستوى الفراغ، وكذلك التغير في الفراغ بمرور الوقت. اضمحلال الفراغ، أو

ارتفاع ضغط الغرفة، هو نتيجة لسحب غاز مساحة رأس العبوة من العبوة من خلال أي تسريبات موجودة، بالإضافة إلى

الضوضاء الخلفية. يمكن أن ينتج التحلل الفراغي أيضًا عن تطاير السائل المعبأ الذي يحجب جزئيًا أو كليًا

مسار التسرب. في هذه الحالة، يحدث التحلل الفراغي فقط إذا انخفض ضغط اختبار الغرفة إلى ما دون مستوى تبخر السائل.

ضغط.

4.2 يتم اختبار عبوات الصواني أو الأكواب المغطاة بحاجز مسامي بحثًا عن التسريبات الموجودة في الصينية أو الكوب، وفي مادة الغطاء/ختم الصينية

لا يمكن اكتشاف التسريبات في مادة الغطاء المسامية نفسها، وعند اختبار مثل هذه العبوات، يتم اتخاذ خطوات للتحقق منها جسديًا

قم بتغطية أو سد سطح الحاجز المسامي لمنع تسرب غاز العبوة عبر الغطاء المسامي. قد تتطلب هذه الخطوات

بعض تحضيرات العينة، اعتمادًا على طريقة التغطية المطلوبة، ولكن يجب أن تكون غير مدمرة وغير جراحية، فراغ

قد يشمل التحلل الناتج عن العبوات المغطاة بالحاجز المسامي ضوضاء خلفية من الغازات المحبوسة بين الغطاء

المادة وسطح التغطية، أو من تدفق الغاز المستعرض عبر مادة الحاجز المسامية نفسها عند تقاطع غطاء/ختم الصينية.

4.3 حساسية الاختبار هي دالة على تصميم حزمة الاختبار، وحساسية المحولات، وتصميم غرفة الاختبار، وتصميم نظام الاختبار،

ومعايير الاختبار الحرجة للوقت والضغط. نظام الاختبار ومعايير اختبار التسرب المختارة لأي عبوة منتج.

يجب أن يعتمد النظام على محتويات الحزمة (سائلة أو صلبة مع مساحة رأس غاز كبيرة أو صغيرة)، وطبيعة

حزمة (مرنة أو صلبة، مسامية أو غير مسامية). أجهزة ذات محولات ضغط أكثر حساسية وبحد أدنى من الفراغ

تتمتع الأحجام داخل حجرة الاختبار ونظام الاختبار بالقدرة على اكتشاف أصغر الجسيمات، مما يؤدي إلى إطالة وقت الاختبار

يُمكّن من اكتشاف تسربات غازية أصغر. كما يُحسّن تقليل ضوضاء الخلفية الناتجة عن اختلاف الضغط من حساسية الاختبار.

بالنسبة للحزم المغطاة بحاجز مسامي، فإن تقنيات الإخفاء ستعمل على تقليل الضوضاء في الخلفية، بالنسبة للحزم المرنة أو شبه الصلبة،

يؤدي تقييد توسيع الحزمة عبر غرف الاختبار المصممة بشكل صحيح إلى تقليل الضوضاء، وقد تحدث ضوضاء في الخلفية أيضًا

إطلاق الغازات أو الأبخرة المتبقية المحاصرة في نظام الاختبار أو بين مكونات حزمة الاختبار، ويمكن أن تكون هذه الضوضاء

يتم التمييز بينه وبين التسرب الفعلي عن طريق إطالة الوقت للوصول إلى الفراغ الأولي أو إطالة وقت المعادلة.

أدوات الاختبار: جهاز اختبار التسرب الدقيق غير المدمر MLT-V100

6. الجهاز

6.1 جهاز كشف تسرب الاضمحلال الفراغي - يتضمن جهاز تسرب الاضمحلال الفراغي غرفة اختبار متصلة بـ

نظام اختبار الاضمحلال الفراغي ومقياس تدفق الهواء الحجمي.

6.2 الغرفة السابعة - تحتوي غرفة الاختبار على حجرة سفلية (أدوات سفلية) مصممة لتضمين حزمة الاختبار، و

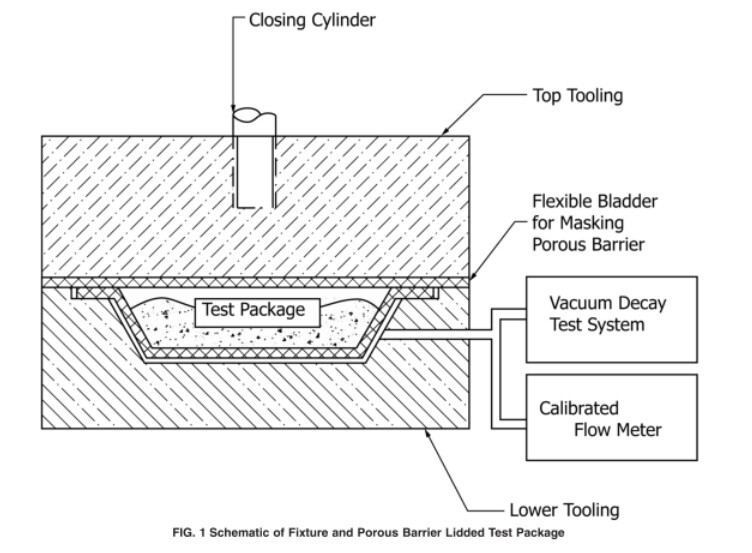

غطاء علوي (أداة علوية) لإغلاق حجرة الاختبار. يوضح الشكل 1 حجرة اختبار مصممة لاختبار العبوات.

مع مادة غطاء حاجز مسامية، يتكون الغطاء العلوي لجهاز الاختبار من مثانة مرنة لإخفاء العبوة.

حاجز مسامي أثناء دورة الاختبار. يوضح الشكلان 2 و3 غرف الاختبار المصممة لاختبار العبوات الصلبة غير المسامية،

في الحالتين الأخيرتين، لا توجد مثانة مرنة.6.2.1 عش الصينية أو الأدوات السفلية - النصف السفلي من حجرة الاختبار هو

تم تصميمها بشكل أبعادي لتضمين حزمة الاختبار بشكل وثيق، مع السماح بتدفق الغاز بسهولة حول حزمة الاختبار.

بدون تدفق غاز جاهز حول العبوة، يمكن أن يتم حجب مواقع التسرب، وعلى العكس من ذلك، كلما كانت الفجوة أكبر بين

كلما كانت غرفة الاختبار وحزمة الاختبار أقل حساسية، كلما كان اختبار التسرب أقل حساسية، حيث سيتم إزالة الفراغ الناتج عن تسرب الحزمة.

يتم تقليل حجم غرفة الاختبار الصافية الأكبر.6.2.2 الغطاء العلوي أو الأدوات العلوية تم تصميم الغطاء العلوي ليتم تثبيته بإحكام

قم بإغلاق غرفة الاختبار المغلقة أثناء دورة التفريغ.

6.3 نظام اختبار الاضمحلال الفراغي - يتضمن نظام اختبار الاضمحلال الفراغي مصدر فراغ لتحديد المطلوب

الفراغ داخل الغرفة في بداية اسطوانة الاختبار، ومحول الضغط (مطلق أو مقياس)، وحده أو

بالاشتراك مع محول ضغط تفاضلي ثانٍ، لمراقبة مستوى الفراغ وكذلك الضغط

تغيير وظيفة الوقت أثناء دورة الاختبار. أنظمة الاختبار مصممة لمستويات فراغ أعلى، مثل +1 مليبار أو

أقل، يجب أن تكون مصممة لقياس ضغط الهدف بدقة أكبر، مع الحد الأدنى من تسرب النظام و

انبعاث الغازات الذي قد يؤثر على نسبة إشارة القياس إلى الضوضاء.

ملاحظة 2- قد تستخدم أجهزة اختبار التسرب المختلفة أنواعًا ومجموعات مختلفة من محولات الضغط، والفراغ

المضخات بناءً على أنواع العبوات التي تم اختبارها (على سبيل المثال، الصلبة مقابل غير الصلبة، والمسامية مقابل غير المسامية) و

مستوى الفراغ المطلوب لإجراء الاختبار.

6.3.1 محول الضغط المطلق مقابل محول الضغط القياسي - تتضمن جميع الأجهزة محول ضغط واحد بقوة 1000 تور لمراقبة ضغط الاختبار

طوال دورة الاختبار. يُفضّل استخدام محول طاقة مطلق على محول طاقة قياس عند الحصول على قراءات ضغط دقيقة وحقيقية.

مطلوبة (أي أنها غير خاضعة لتغيرات الضغط الجوي بسبب الطقس أو الارتفاع). هذه هي السهولة عندما

إجراء اختبارات تسرب السائل تحت الفراغ العالي.6.3.2 محول الضغط التفاضلي - قد يكون هناك محول ضغط تفاضلي ثانٍ

يمكن استخدامها لقياس أصغر التسريبات التي يمكن اكتشافها في العبوات غير المسامية الصلبة أو شبه الصلبة.6.3.3 Veuu Source-A

يتم اختيار مضخة التفريغ بناءً على مستوى التفريغ المستهدف الذي يجب تحقيقه في الإطار الزمني المخصص

نظام اختبار المجال الجوي.

6.4 القناع أو الحجب - يجب تغطية أو حجب مادة غطاء الحاجز المسامي للعبوات أثناء الاختبار لتقليل

خروج الهواء من العبوة عبر الغطاء. يمكن استخدام تقنيات إخفاء مختلفة، بما في ذلك غرفة الاختبار

تم تصميمها بمثانة مرنة في الأداة العلوية (انظر الشكل 1).

6.5 مقياس تدفق الهواء الحجمي - يتم وضع مقياس تدفق الهواء الحجمي القابل للتعديل في خط واحد مع غرفة الاختبار لتقديم

تسرب اصطناعي بمعدلات متغيرة. يُنصح باستخدام مقياس تدفق الهواء للتحقق من حساسية اختبار التسرب. ملاحظة 3 - راجع

إلى الملحق أ2 لمزيد من المعلومات حول استخدام مقياس تدفق الهواء الحجمي للتحقق من حساسية اختبار التسرب.
