مقدمة

جهاز GTR-V1 لاختبار معدل نفاذية الغاز (جهاز GTR) مناسب للاستخدام الاحترافي في تحديد معدل نفاذية الغازات (O2 وCO2 وN2) عبر الأغشية البلاستيكية، والأغشية المركبة، والمواد عالية الحاجزية، والصفائح، والرقائق المعدنية، والمطاط، والإطارات، والأغشية المنفذة، باستخدام طريقة فرق الضغط.

الميزات

 يُستخدم مستشعر أشعة تحت الحمراء عالي الدقة لضمان دقة الاختبار

 التحكم التلقائي في الرطوبة ودرجة الحرارة لضمان استقرار بيئة الاختبار

 تُنفذ جميع عمليات الاختبار على الكمبيوتر باستخدام برنامج الاختبار. وتتميز الواجهة بسهولة الاستخدام لتبسيط التشغيل.

 تُعرض بيانات الاختبار والمنحنيات في الوقت الفعلي

 تشغيل الاختبار تلقائيًا بنقرة واحدة

 يضمن تصميم شطف خطوط الأنابيب الحاصل على براءة اختراع نظافة الغاز الحامل وكفاءة اختبار عالية

 تعزز تقنية تركيب مانع التسرب الفريدة والمقاومة للتسرب للعينة أداء إحكام غرف الاختبار

 استيفاء متطلبات معيار دستور الأدوية الأمريكي USP 1207 فيما يتعلق بإمكانية تتبع البيانات وإدارة الصلاحيات والوظائف الأخرى. ويلبي النظام المحوسب بالكامل احتياجات صناعة الأدوية (اختياري)

المواصفات الفنية

مبدأ الاختبار

تُثبّت العينة المعالجة مسبقًا في خلية انتشار الغاز لتشكيل حاجز محكم بين حجرتين. تُفرّغ الحجرة ذات الضغط المنخفض أولًا، ثم تُفرّغ الخلية بأكملها. بعد ذلك، يُدخل الغاز إلى الحجرة المُفرّغة ذات الضغط الأعلى، مما ينشئ فرق ضغط ثابتًا بين الحجرتين. وينفذ الغاز عبر العينة من جانب الضغط الأعلى إلى جانب الضغط الأقل. ومن خلال مراقبة تغيرات الضغط في الحجرة السفلية، يمكن تحديد نفاذية الغاز وخصائص الحاجزية الأخرى للعينة.

معيار الاختبار

ASTM D1434，ISO 2556，ISO 15105-1

التكوين

التكوين القياسي: الجهاز الرئيسي، ووحدة التحكم في درجة الحرارة الثابتة، والكمبيوتر (مدمج)، وأداة أخذ العينات الخاصة، وورق ترشيح كمي سريع، وغيرها.

ملاحظة: مصدر الهواء للجهاز هو أنبوب من البولي يوريثان بقطر ф 6mm. يوفر المستخدمون مصدر الغاز والماء المقطر.

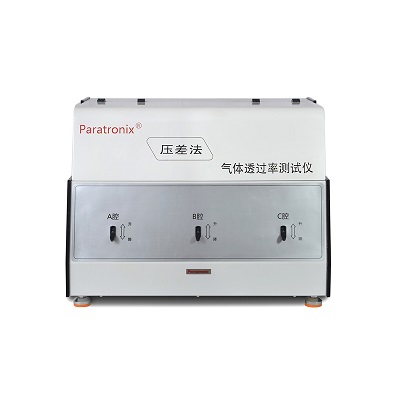

يوضح مخطط مظهر الجهاز الشكل القياسي للجهاز؛ وقد يختلف مظهر الأجهزة المصممة حسب الطلب.
