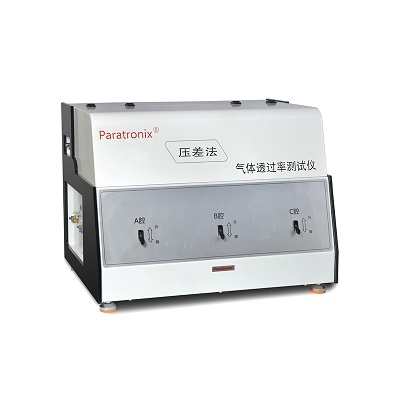

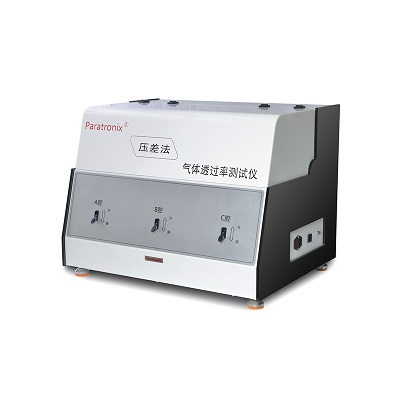

جهاز اختبار معدل نقل الغاز GTR-V3

جهاز اختبار معدل انتقال الغاز GTR-V3 (GTR Tester) قابل للتطبيق بشكل احترافي لتحديد معدل انتقال الغاز (O2، CO2، N2) للأغشية البلاستيكية والأغشية المركبة ومواد الحاجز العالي والألواح والرقائق المعدنية والمطاط والإطارات والأغشية النفاذة بطريقة الضغط التفاضلي.
مقدمة المنتج

مقدمة


جهاز اختبار معدل انتقال الغاز GTR-V3 (GTR Tester) قابل للتطبيق بشكل احترافي لتحديد معدل انتقال الغاز (O2، CO2، N2) للأغشية البلاستيكية والأغشية المركبة ومواد الحاجز العالي والألواح والرقائق المعدنية والمطاط والإطارات والأغشية النفاذة بطريقة الضغط التفاضلي.


سمات


  يتم استخدام مستشعر الأشعة تحت الحمراء عالي الدقة لضمان دقة الاختبار

  التحكم التلقائي في الرطوبة ودرجة الحرارة لضمان استقرار بيئة الاختبار

  يتم إجراء جميع عمليات الاختبار على جهاز كمبيوتر مزود ببرنامج اختبار. واجهة سهلة الاستخدام لتشغيل سهل ومبسط.

  يتم عرض بيانات الاختبار والمنحنيات في الوقت الفعلي

  3 غرف اختبار مستقلة لـ 3 عينات اختبار

  تشغيل الاختبار التلقائي عن طريق النقر على زر واحد

يضمن تصميم تدفق خط الأنابيب الحاصل على براءة اختراع نظافة الغاز الناقل وكفاءة الاختبار العالية

تعمل تقنية تركيب الختم المانع للتسرب الفريدة من نوعها على تعزيز أداء الختم في غرف الاختبار

تلبية متطلبات معيار دستور الأدوية الأمريكي USP 1207 لتتبع البيانات وإدارة الحقوق والوظائف الأخرى، يلبي النظام المحوسب احتياجات صناعة الأدوية بشكل كامل (اختياري)


المواصفات الفنية


غرض المعلمة
نموذج جي تي ار-في3
نطاق القياس(الفيلم) 0.1~50.000 سم مكعب/م²·24 ساعة·0.1 ميجا باسكال
كمية العينة 3
كمية المستشعر الرئيسي 3
وضع الاختبار غرفة واحدة مستقلة
دقة الفراغ 0.01 باسكال
درجة الفراغ <10 باسكال
نطاق التحكم في درجة الحرارة 5 درجة مئوية إلى 95 درجة مئوية
نطاق التحكم في الرطوبة 0% رطوبة نسبية، 2% رطوبة نسبية~98.5% رطوبة نسبية±3% رطوبة نسبية (ملاحظة 1)
دقة التحكم في درجة الحرارة ±0.05 درجة مئوية
دقة درجة الحرارة 0.01 درجة مئوية
اختبار الضغط -0.1 ميجا باسكال~+0.3 ميجا باسكال (عادي)
ضغط مصدر الهواء 0.4 ميجا باسكال~0.6 ميجا باسكال
اختبار الهواء O₂N₂CO₂أو غاز آخر
واجهة الغاز الناقل Ф6
قطر الأنبوب المفرغ 1/4"
وضع المعايرة معايرة الفيلم القياسي والمعايرة الخارجية لمستشعر الفراغ
سمك العينة ≤3 مم
حجم العينة Φ97 مم
منطقة النفاذية 38.48 سم2
مقاس 760 مم (طول) × 575 مم (عرض) × 450 مم (ارتفاع)
وزن 88كجم
مزود الطاقة تيار متردد 100-240 فولت 50/60 هرتز


مبدأ الاختبار


يتم تثبيت العينة المجهزة مسبقًا في خلية انتشار الغاز لتشكيل حاجز محكم بين غرفتين. يتم إخلاء الغرفة ذات الضغط المنخفض أولاً، ثم إخلاء الخلية بأكملها. ثم يتم إدخال الغاز إلى الغرفة ذات الضغط الأعلى المفرغة، مما يخلق فرق ضغط ثابت بين الغرفتين. ينفذ الغاز عبر العينة من جانب الضغط العالي إلى جانب الضغط المنخفض. من خلال مراقبة تغيرات الضغط في الغرفة السفلية، يمكن تحديد نفاذية الغاز وخصائص الحاجز الأخرى للعينة.


معيار الاختبار


ASTM D1434، ISO 2556، ISO 15105-1


إعدادات


التكوين القياسي: الجهاز الرئيسي، وحدة تحكم في درجة الحرارة الثابتة، الكمبيوتر، برنامج احترافي، جهاز أخذ العينات الخاص، شحم التفريغ، ورق الترشيح الكمي السريع، مضخة التفريغ

اختياري: شفرة أخذ العينات، شحم التفريغ، زيت مضخة التفريغ، ورق الترشيح الكمي السريع، مولد الرطوبة

ملحوظة: مصدر الهواء للجهاز هو أنبوب بولي يوريثين مقاس 6 مم. يتم توفير مصدر الغاز والماء المقطر من قبل المستخدمين.

يوضح مخطط مظهر الجهاز المظهر القياسي للجهاز، وقد يختلف مظهر الأجهزة المخصصة.
